Toilet Seat Extrusion Tester with AC220V±10% Power Supply 0.5MPa Driving Air Pressure and IEC 60335-2-84 Compliance

1.لمحة عامة:

(1)تستخدم هذه المعدات للمحطة A (اختبار الأثر) والمحطة B (اختبار التأرجح) للمراحيض الذكية.

(2)تتكون هذه المعدات من دعامة الألومنيوم المتشكلة ، والآلية الهوائية ، لوحة الضغط ، الخ. يتكون جزء التحكم الكهربائي من PLC ، واجهة الإنسان والآلة ، جهاز استشعار الضغط ، الخ.و بيانات الاختبار دقيقة.

(3)هذا المعدات لديها محطتين عمل، كل منها يمكن اختبارها بشكل مستقل.

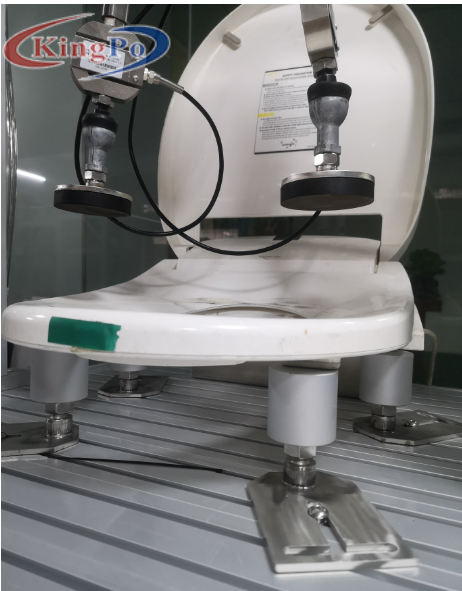

الشكل 1 المظهر العام للمعدات

2.معايير التصنيع

تم تصميم وتصنيع معدات الاختبار هذه وفقًا للمعايير التالية:

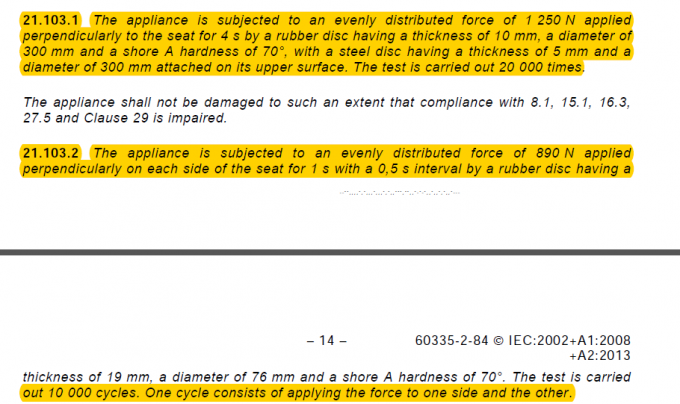

تم تصميمها وتصنيعها وفقًا لـ 21.103.1 و 21103.2 من IEC 60335-2-84 ؛

6.7 اختبار التأرجح، 6.10 اختبار فتح وإغلاق، 6.11 اختبار حياة وظيفة السقوط البطيء، و 6.12 اختبار الضغط العالي من JC/764-2008 ؛

3.المعلمات التقنية:

محطة اختبار الضغط الستاتيكي والتأثير:

محطة اختبار التأرجح:

4.بيئة الاستخدام

(1)يجب وضع الآلة والمعدات في بيئة محمية من المطر والشمس والتآكل.

(2)درجة حرارة الغرفة 10~40°Cالرطوبة النسبية < 80%.

(3)يجب وضع الجهاز على أرض مستوية خالية من الاهتزازات والحفاظ على استقراره دون هز.

5.تعليمات تشغيل واجهة التفاعل بين الإنسان والكمبيوتر

(1)تثبيت الجهاز وتشغيل الطاقة

(2)واجهة تسجيل الدخول للمستخدم، تغيير كلمة المرور للمستخدم (كلمة المرور الأصلية لجميع المستخدمين هي: 1111):

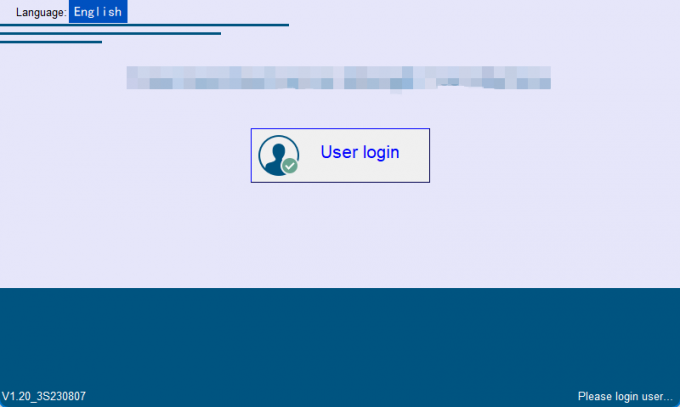

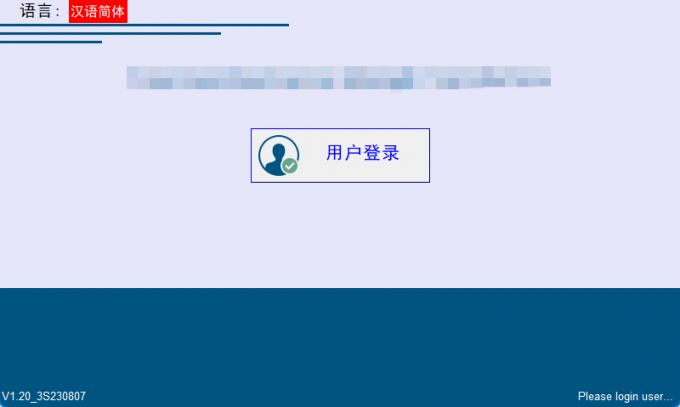

الرسم2: شاشة ترحيب بدء التشغيل

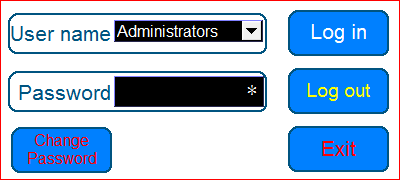

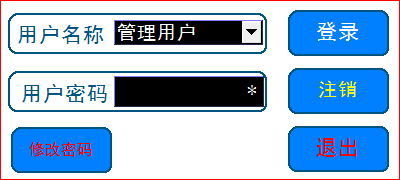

الرسم3: إدخال وكلمة المرور نافذة منبثقة

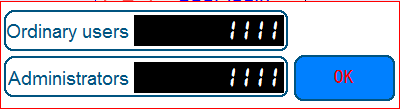

الرسم4: تغيير كلمة المرور نافذة المنبثقة

(3)واجهة العملية:

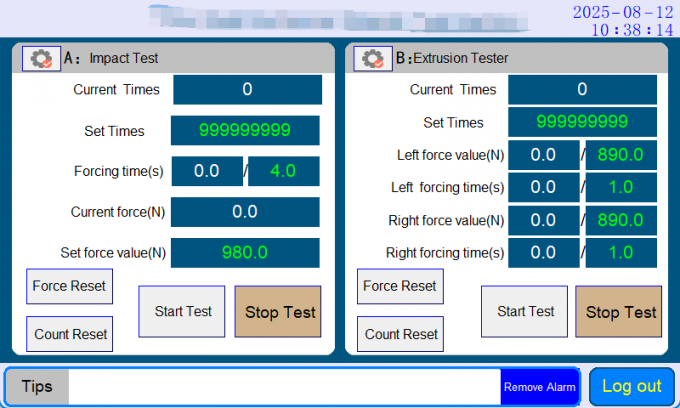

الرسم 5: صفحة التشغيل لاختبار فتح وإغلاق في المحطة A1، اختبار الضغط الثابت في المحطة B1، واختبار التأرجح في المحطة C

[الخروج]:اخرج من المستخدم الحالي وعود إلى واجهة تسجيل الدخول

[إنذار واضح]: من فضلك قم بإزالة الإنذار أولاً، ثم اضغط على هذا الزرلإزالة الإنذار

محطة اختبار الاصطدام

[إعادة تعيين العد]:الرجاء إعادة تعيين قيمة العد إلى صفر

[قيمة القوة صفر]:ضع انحراف قيمة القوة الحالية على الصفر.

[بدء الاختبار]:زر بدء الاختبار

[أوقف الاختبار]:زر إيقاف الاختبار

[الرقم الحالي]:عرض الرقم الحالي

[حدد الوقت]:حدد عدد المرات، وستتوقف الآلة عند الوصول إلى العدد الحالي.

[وقت تطبيق القوة]:عرض وتعيين وقت تطبيق القوة

[قيمة القوة الحالية]:عرض قيمة القوة الحالية.

[وضع قيمة القوة]:تحديد قيمة القوة

B محطة اختبار التأرجح

[إعادة تعيين العد]:الرجاء إعادة تعيين قيمة العد إلى صفر

[قيمة القوة صفر]:ضع انحراف قيمة القوة الحالية على الصفر.

[بدء الاختبار]:زر بدء الاختبار

[أوقف الاختبار]:زر إيقاف الاختبار

[الرقم الحالي]:عرض الرقم الحالي

[حدد الوقت]:حدد عدد المرات، وستتوقف الآلة عند الوصول إلى العدد الحالي.

[قيمة قوة الاسطوانة اليسرى]:تعيين قيمة قوة الاسطوانة اليسرى وعرضها

[وقت تطبيق القوة اليسرى]:تعيين وقت تطبيق القوة على الاسطوانة اليسرى وعرضها

[قيمة قوة الاسطوانة اليمنى]:ضبط قيمة قوة الاسطوانة الصحيحة وعرضها.

[وقت تطبيق القوة اليمنى]:تعيين الوقت المناسب لتطبيق القوة على الأسطوانة وعرضها.

(4)المعلمات وتصحيح الأخطاء النافذة المنبثقة (اضغط على الزر في الزاوية العليا اليسرى من كل محطةلفتح نافذة المعلمات والتحسينات:

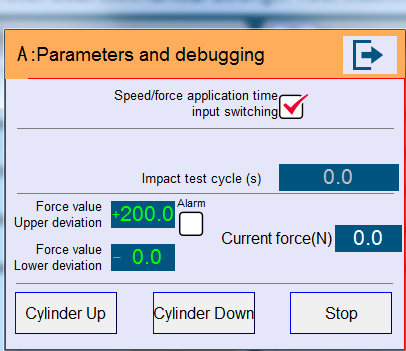

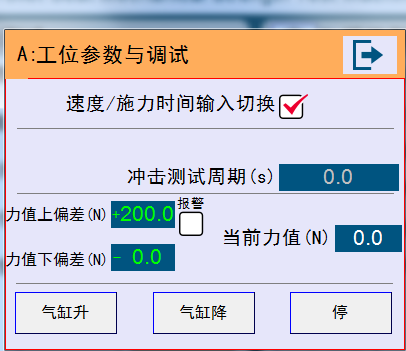

الرسم6:معايير المحطة B ونوافذ الاختبار المنبثقة

[رفع الأسطوانة]:زر رفع الاسطوانة يدوياً

[أسفل الاسطوانة]:الزر اليدوي للأسفل للأسطوانة

[توقف]:زر الإيقاف اليدوي

[وقت تعويض الصدمة]:وقت التعويض عندما لا يتم الوصول إلى كل دورة خلال عملية اختبار الصدمة.

[دورة اختبار الصدمة]:يعرض وقت دورة اختبار الصدمة.

[انحراف القوة العلوي] و [انحراف القوة السفلي]تعيين قيمة قوة إنذار الانحراف العلوي للقوة والمعايير العملية للانحراف السفلي.

[قيمة القوة الحالية]:عرض قيمة القوة الحالية.

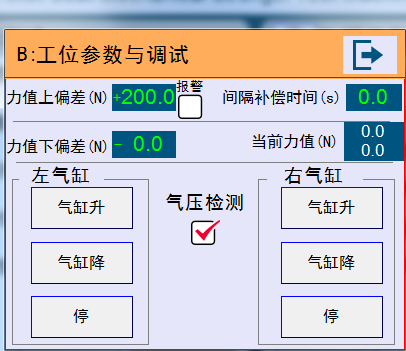

الرسم7: معايير المحطة C ونوافذ الشاشة المنبثقة للتعديل

[رفع الأسطوانة]:زر رفع الاسطوانة يدوياً

[أسفل الاسطوانة]:الزر اليدوي للأسفل للأسطوانة

[توقف]:زر الإيقاف اليدوي

[انحراف القوة العلوية] و [انحراف القوة السفلية]تعيين قيمة قوة إنذار الانحراف العلوي للقوة والمعايير العملية للانحراف السفلي.

[وقت تعويض الفاصل]:المطلوب القياسي هو وقت الضغط على الفاصل بين الأسطوانات من حوالي 0.5 ثانية. إذا لم يتم الوصول إليه ، حدد تعويض هذا الوقت.

[قيمة القوة الحالية]:عرض قيمة القوة الحالية.

(5)واجهة التاريخ (ضغط على مربع عرض المعلومات في أسفل واجهة التشغيل لدخول هذه الواجهة ، حيث يمكنك تعيين وقت النظام):

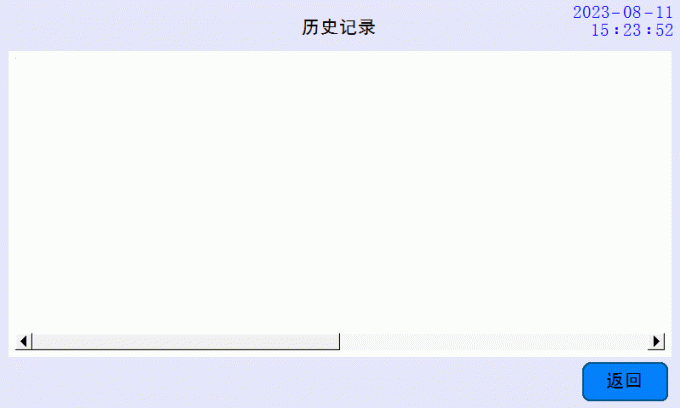

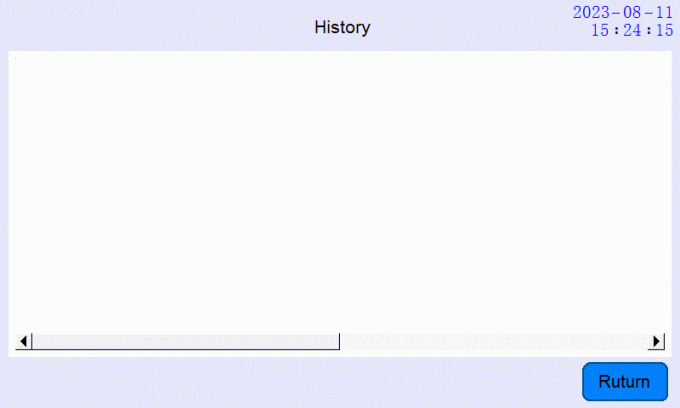

الرسم8:صفحة تاريخ محطة العمل

[العودة]:العودة إلى صفحة العملية الرئيسية

[إعدادات عرض وقت الواجهة]:يمكن تعيين وقت النظام في الزاوية اليمنى العليا من هذه الصفحة.

6.عملية التشغيل

(1)ضبط مستوى تثبيت المعدات وموضع أقدام الآلة.

(2)تثبيت العينة في كل محطة، وتثبيت العينة مع المسامير الفراشة المقدمة، وتعديل مستوى العينة.

(3)ربط مصدر الطاقة وتشغيل الطاقة.يجب أن تكون مقيدة بشكل صحيح لمنع حوادث الصدمات الكهربائية.

(4)اختبار الأثر:

1)قم بتثبيت لوحة الصلب الدائرية التي تطبق القوة على جهاز استشعار القوة ؛اختبار الضغط، استخدم ø160mmدائريةصفيحة فولاذية؛ لاختبار الاصطدام، استخدامø300mmلوحة فولاذية دائرية

2)ضبط موقف العينة واللوحة الفولاذية التي تطبق القوة من خلالالضغط على الزر اليدوي في المعلمات وتصحيح النوافذ المنبثقةوتعديل ضغط الهواء وفقا لقيمة قوة الخروج.بعد الانتهاء من ضبط، أعد البلاستيك إلى موقعه الأصلي.

3)أدخل واجهة التشغيل واضغط[قيمة القوة صفر] لإعادة تعيين قيمة القوة الحالية.

4)ضع وظيفة المحطة ب على وظيفة ليتم اختبارها، تنظيف العد الأخير،وتعيين قيمة القوة وعدد المرات ووقت تطبيق القوة.

5)اضغط على زر [بدء الاختبار] في واجهة التشغيل الرئيسية، والجهاز سوف تقوم تلقائيا اختبارات فتح وإغلاق وتحديد عدد تلقائيالأوقات

6)سيتم إيقاف الاختبار تلقائيًا عند الانتهاء وسيتم عرضه في مربع التوجيهات؛ إذا كنت بحاجة إلى التوقف أثناء الاختبار، اضغط على زر [توقف الاختبار]؛ إذا كنت بحاجة إلى التوقف بشكل عاجل،اضغط على زر التوقف الطارئ;

7)إزالة العينات التي تم اختبارها وتفقد العينات.

(5)اختبار التأرجح:

1)ضبط موقف العينة واللوحة الفولاذية التي تطبق القوة من خلالالضغط على الزر اليدوي في المعلمات وتصحيح النوافذ المنبثقةوتعديل ضغط الهواء وفقا لقيمة قوة الخروج.بعد الانتهاء من ضبط، أعد البلاستيك إلى موقعه الأصلي.

2)أدخل واجهة التشغيل واضغط[قيمة القوة صفر] لإعادة تعيين قيمة القوة الحالية.

3)مسح آخر عدد على واجهة التشغيل الرئيسية وتعيين قيمة القوة أو عدد المرات أو وقت التطبيق.

4)اضغط على زر [بدء الاختبار] في واجهة التشغيل الرئيسية، والجهاز سوف تقوم تلقائيا اختبارات فتح وإغلاق وتحديد عدد تلقائيالأوقات

5)سيتم إيقاف الاختبار تلقائيًا عند الانتهاء وستكون الرسالةإذا كنت بحاجة إلى التوقف أثناء الاختبار، اضغط علىزر [توقف الاختبار] إذا كنت بحاجة إلى التوقف فورا، اضغط على زر التوقف الطارئ.

6)إزالة العينات التي تم اختبارها وتفقد العينات.

7.الاحتياطات والصيانة

(1)تأكد من أن الجهاز متأرجح بشكل جيد لتجنب حوادث السلامة.

(2)لا تتجاوز الحمل المسموح به أثناء الاختبار لتجنب تلف جهاز استشعار الضغط.

(3)يجب مسح جزء الآلة بشكل متكرر للحفاظ على نظافته.
