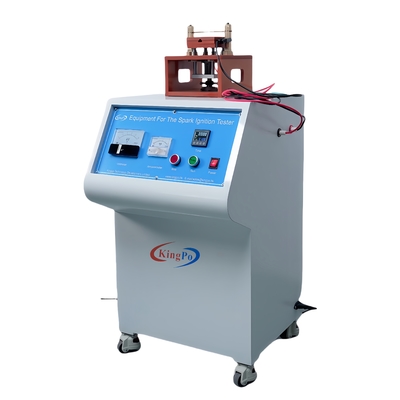

أجهزة اختبار إشعال الشرارة المخصصة للاختبار المهني

جهاز اختبار إشعال الشرارة IEC 60335-2-17 متوافق مع الشهادة القياسية

لمحة عامة عن المنتج: اختبار احترافية لمتخلفية اللهب للبطانيات الكهربائية
هذا جهاز اختبار إشعال الشرارة يتوافق بدقة معمتطلبات IEC 60335-2-17 الفقرة 30.101 (الشرائح 113 و 113a)، التي تعمل كمعدات أساسية للكشف عن قابلية احتراقأجهزة التدفئة المرنة (مثل البطانيات الكهربائية، وسائد التدفئة)وهي تحقق على وجه التحديد ما إذا كانت الأجزاء الحية تشكل مخاطر حريق بسبب القوس أو التسخين الزائد.

مبدأ الاختبار الموثوق به:
يتم وضع العينات في ثابت65 درجة مئوية ± 2 درجة مئويةغرفة التدفئة10kV فولتاج الخروج الاسمية(الموجة الجانبية) يتم تطبيقها، مع المسافة بين العينات واثنينأقطاب حديدية من النحاسيتم التحكم بها بدقة في6 ملم ± 0.1 ملمالجهاز يسجل تلقائياًوقت وصول اللهب إلى الحافة الداخلية للقالب:

• إذا حدث الإشعال≤3 ثوانيالنتيجة غير صالحة
• إذالا يحدث إشعال، الوقت المسجل هو120 ثانية.
  هذه الطريقة تقيم بدقة سلامة المنتج ضد الشعلة.

المعلمات التقنية الأساسية

1. مكونات النظام
   • صندوق التحكم:يدمج إمدادات الطاقة عالية الجهد بـ 10 كيلو فولت، وتوقيت الاختبار، وتسجيل البيانات.
   • عقدة الاختبار:تم تصنيعها بدقة وفقًا لـ IEC 60335-2-17 Fig 113 & 113a.
   • غرفة التدفئة (اختياري):يوفر بيئة ذات درجة حرارة ثابتة
2. تفاصيل أقواس الاختبار (متوافقة مع الشكلين 113 و 113a):
   • المواد: الفولاذ المقاوم للصدأ + مواد العزل + النحاس
   • منصة قابلة للتعديل:100 × 100 ملم، 0 × 100 ملم (مواد العزل)
   • الشكل السفلي:الخشب الصلب الحجم القياسي
   • الكترود الثابت:φ3mm، 45 درجة رأس مخروطي (النحاس).
   • النموذج العلوي:الخشب الصلب أو سبيكة الألومنيوم
   • المحطات:النحاس
   • الكهرباء المتحركة:أسطوانة φ3mm، الطرف المسطح (النحاس).
   • تحكم الفاصل بين الإلكترودات: 6 ملم ± 0.1 ملم(المعلم الأساسي)
   • القاعدة:مواد عازلة
3. وظائف مربع التحكم:
   • الخروج عالي الجهد: 015كيلو فولت(الجهد)0°2mA(التيار) ، انخفاض في الجهد< 100 فولتفي 1mA التيار الدائرة القصيرة.
   • مدة الاختبار: 09999 ثانيةضبط مسبق (تحكم دقيق)
   • تسجيل وقت الإشعال: 09999 ثانيةمؤقت دقة عالية (يحصل على النتائج الحرجة).
4. غرفة التدفئة ذات التهوية الطبيعية الاختيارية:
   • نطاق الحرارة: 0 ≈ 200 درجة مئويةالإعداد المسبق، التقلب± 1°C(مستقر).
   • مدة التسخين:099 ساعة 59 دقيقة 59 ثانية
   • الأبعاد الداخلية: 450mm (L) × 450mm (W) × 500mm (H)(متوافق مع معظم العينات).

الأسئلة الشائعة (FAQ)

1. السؤال: ما هو الغرض من هذا الجهاز؟
   أ:إنه يختبر إذاأجهزة التدفئة المرنة (مثل البطانيات الكهربائية، وسائد)يشتعل تحت شرارة كهربائية عند درجات حرارة عالية، وتقييمالسلامة المقاومة للنارفيIEC 60335-2-17.

2. س: ما هي خطوات الاختبار والمعايير؟
   أ:العينات تتعرض65 درجة مئوية ± 2 درجة مئويةبينما10كيلو فولت جهد موجة الصينوسيجب أن تكون المسافة بين القطب الكهربائي والعينة6 ملم ± 0.1 ملمسجلالوقت للوصول إلى الحافة الداخلية للقالب:

   • ≤3 ثواني: نتيجة غير صحيحة (الإشعال السريع).
   • لا يوجد إشعال: سجل كما120 ثانية.
   • > 3 ثواني و ≤ 120 ثانيةالوقت المُسجّل

3. س: ما هي المعلمات التقنية الرئيسية؟
   أ:المواصفات الحرجة تشمل:

   • الجهد:015كيلو فولت، التيار:0°2mA(< 100 فولت انخفاض عند 1mA).
   • مسافة الكهرباء:6 ملم ± 0.1 ملم.
   • نطاق الوقت:09999 ثانية.
   • درجة الحرارة (مع الغرفة):65 درجة مئوية ± 2 درجة مئوية(او0 ≈ 200 °C ± 1 °C)
   • حجم الغرفة:450×450×500ملم.

4. س: هل غرفة التدفئة إلزامية؟
   ج: نعم.تتطلب البند 30.101 من IEC 60335-2-17 اختبار65 درجة مئوية ± 2 درجة مئويةالغرفة تضمن هذه الحالة الحرجة

5. السؤال: هل يمكن أن تعمل صندوق التحكم والعقدة بشكل مستقل؟
   أ:فهي تشكل النظام الأساسي لتطبيق الجهد والتوقيت.التكامل في غرفة التدفئة أمر ضروري للاختبار المتوافق مع IECعند 65 درجة مئوية

6. س: ما الذي يحدد تصميم قوس الاختبار؟
   أ:يلي بدقةالشكل 113 و 113aللمواد (الصلب المقاوم للصدأ ، النحاس ، العزل) تضمن المتانة.

7. س: كيف يتم تسجيل البيانات؟
   أ:مربع التحكم:

   • تعيين مدة الاختبار مسبقا (09999 ثانية)
   • تسجيلات تلقائيةوقت الإشعال إلى حافة القالب.

8. س: من يستخدم هذا الجهاز؟
   أ:المستخدمون الأساسيون هم:

   • مصنعي الأجهزة المنزلية(البطانيات الكهربائية)
   • مختبرات الطرف الثالث(اختبار الامتثال لـ IEC/EN 60335)
   • إدارات البحث والتطوير(تحسين السلامة)
