IEC 62196-1 الاختبار القوة القياسية للشاشة من ربط المركبة اختبار الصلب المقطوع
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | KINGPO |
| إصدار الشهادات: | 17025 |
| رقم الموديل: | 62198 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | 1 |
| القدرة على العرض: | 100 |
|
معلومات تفصيلية |
|||
| إبراز: | مقياس مكبس اختبار الصلب المقطوع,مقياس المقابس الاختبارية IEC 62196-1,مقياس سدادة اختبار موصل المركبة,IEC 62196-1 Test Plug Gauge,Vehicle Connector Test Plug Gauge |
||
|---|---|---|---|
منتوج وصف
وصف المنتج

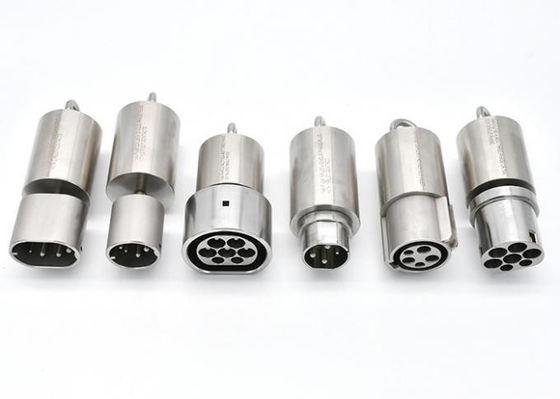

IEC 62196-1 الاختبار القوة القياسية للشاشة من ربط المركبة اختبار الصلب المقطوع
لمحة عامة عن المنتج:
يتم طلب أقواس الاختبار من قبل IEC 62196-: 2022 الفقرة 14.1.5، 14.1.6ووفقاً للورق المعيارية ذات الصلة، يجب أن يكون لها روابط مطحنة بدقة من الصلب المقاوم،8 م م فوق طولهم النشط ومتباعدين على المسافات الاسميةمع تسامح ± 0.05 ملم.
يجب أن تكون أبعاد جهات الاتصال في الشاشة أو المسافة بين أسطح الاتصال بالنسبة لأنواع أخرى من جهات الاتصال في الشاشة وفقًا للأبعاد الدنيا المذكورة في الأوراق القياسية ذات الصلة.,مع تحمل+0،010ملم
قائمة أقراص الاختبار هي كما يلي:
| لا: | المعيار | الرسم رقم: | الاسم | كمية السنوات |
| 1 | IEC62196-2/Ed.3/CDV © IEC ((E) | الورقة القياسية 2-I الورقة 1 | محور اختبار: 32A، 250 فولت مدخل السيارة المتردد | 1 |
| 2 | IEC62196-2/Ed.3/CDV © IEC ((E) | الورقة القياسية 2-الب ورقة 1 | مكون الاختبار: 63 A، 480 V ثلاثي المراحل أو 70 A، 250 V واحد المراحل | 1 |
| 3 | IEC62196-2/Ed.3/CDV © IEC ((E) | الورقة القياسية 2 ورقة 1 | مدخل مركبة الاختبار: 63 A، 480 V ثلاثي المراحل أو 70 A، 250 V واحد المراحل | 1 |
| 4 | IEC62196-2/Ed.3/CDV © IEC ((E) | الورقة القياسية 2-الورقة 1 | مدخل مركبة الاختبار: 63 A، 480 V ثلاثي المراحل أو 70 A، 250 V واحد المراحل | 1 |
| 5 | IEC62196-2/Ed.3/CDV © IEC ((E) | الورقة القياسية 2-الورقة 1 | فولج الاختبار: 16 A، 250 فولت فولج واحد المرحلة مع اتصال 1 طيار | 1 |
| 6 | IEC62196-2/Ed.3/CDV © IEC ((E) | الورقة القياسية 2-الورقة 3 | مدخل مركبة الاختبار: 16A ، 250 فولت مدخل مركبة ذات مرحلة واحدة مع اتصال 1 طيار | |
| 7 | IEC62196-2/Ed.3/CDV © IEC ((E) | الورقة القياسية 2-الورقة 1 | مكبس الاختبار: 32 A ، 250 فولت مكبس واحد المرحلة مع اتصالين للطيار | 1 |
| 8 | IEC62196-2/Ed.3/CDV © IEC ((E) | الورقة القياسية 2-الورقة 3 | مدخل مركبة الاختبار: 32A ، 250 فولت مدخل مركبة ذات مرحلة واحدة مع اتصالات طيارين | |
| 9 | IEC62196-2/Ed.3/CDV © IEC ((E) | الورقة القياسية 2-Illc الورقة 1 | مغلق الاختبار: 63 A، 480 فولت مغلق ثلاثي المراحل مع اتصالين تجريبيين | 1 |
| 10 | IEC62196-2/Ed.3/CDV © IEC ((E) | الورقة القياسية 2-Illc الورقة 3 | مدخل مركبة الاختبار: 63 A، 480 فولت مدخل مركبة ثلاثي المراحل مع اتصالين للطيار | |
| 11 | IEC62196-3/Ed.2/CDV © IEC(E) | الورقة القياسية 3-Ib الصفحة 1 |
ربط مركبة الاختبار | 1 |
| 12 | IEC62196-3/Ed.2/CDV © IEC(E) | أوراق قياسية تكوين BB ربط المركبة 250 A 900 فولت DC الورقة القياسية 3-Iia الورقة 1 |
ربط مركبة الاختبار | 1 |
| 13 | IEC62196-3/Ed.2/CDV © IEC(E) | الورقة القياسية 3-IIIa الورقة 2 | مدخل مركبة الاختبار | 1 |
| 14 | IEC62196-3/Ed.2/CDV © IEC(E) | الورقة القياسية 3-IVA وسائل دخول المركبات 2، 3 و 4 الورقة 2 | مدخل مركبة الاختبار | 1 |
| 15 | IEC62196-3/Ed.2/CDV © IEC(E) | الورقة القياسية 3-Ivb مدخل المركبات جميع الطرق ورقة 1 | مدخل مركبة الاختبار | 1 |
