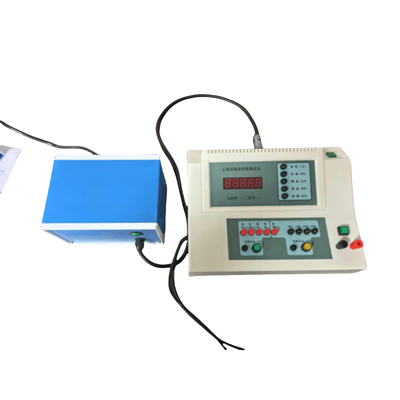

معدات الاختبار الطبي لاختبار الأداء الكهربائي للكرثومات الكهربائية مع عناصر اختبار متعددة ونتائج دقيقة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | KINGPO |
| إصدار الشهادات: | ISO9001 ISO17025 |
| رقم الموديل: | DJY-4 |
| الوثيقة: | ECG electrode electrical pe...er.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | 8000 |
| تفاصيل التغليف: | 500 * 500 * 500 مم |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | T/T |
| القدرة على العرض: | 100 |
|
معلومات تفصيلية |
|||
| إبراز: | معدات الاختبار الطبية,معدات الاختبار الطبي للكرومغرافيا الكهربائية,نتائج دقيقة معدات الاختبار الطبي,ECG Electrode Medical Test Equipment,Precise Results Medical Test Equipment |
||
|---|---|---|---|
منتوج وصف

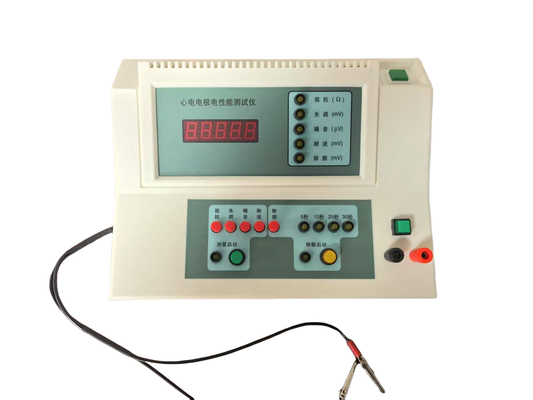

اختبار الأداء الكهربائي للكرثومة الكهربائية
هذه المعدات هي معدات متخصصة لاختبار الأداء المتكامل للأقطاب الكهربائية ، مصممة وفقًا لطريقة اختبار أقطاب الكهرباء الكهربائية المستخدمة مرة واحدة ANSI/AAMI EC12:2000 ((R2005) أقطاب الكهرباء الكهربائية المستخدمة مرة واحدة
| عناصر الاختبار | شروط الحوافز | النطاق | الدقة | وقت الاختبار |
| عائق |
الجهاز الاصطناعي المتبادل 100μAp_p - 5% 10 هرتز ± 10% |
0-20KΩ | أقل أو تساوي 1KΩ 2%±10Ω>1KΩ 3% | >60s |
| اضطرابات | معوقة مدخل ثابت أكبر أو تساوي 10μΩ | ± 1200mV |
أقل من أو تساوي 100mV 1%±1mV > 100mV 2% |
60-90s |
| الضوضاء |
RC Bandpass 0.15-100 هرتز |
0-2000μV ((PP) |
أقل من أو تساوي 150μV ±7.5μV > 150 ميكرو فولت 5% |
60-360s |
| مقاومة التدفق |
التيار المستمر 200nA±5% |
± 1200mV | أقل من أو تساوي 100mV 1%±1mV>100mV 2% | أكثر من 8 ساعات |
| التهاب ضربات القلب |
مكثف 10μF±5٪ الطاقة 200 فولت ± 2٪ |
± 1200mV |
أقل من أو تساوي 100mV 1%±1mV > 100mV 2% |
515، 25، 35 |
الأبعاد الإجمالية: 27.5cmx22cmx10cm.
مجموع وزن الجهاز: 2.5 كجم
فيوز: F2A 250 فولت.
الظروف البيئية
a) فولتاج إمدادات الطاقة: AC 220V±10٪، 50Hz±1Hz، مع تأصيل جيد.
(ب) درجة حرارة الغرفة: 23°C±5°C.
ج) الرطوبة النسبية: 40%±10%.
د) الضغط الجوي: 70.0~106.0Kpa.
التكوين القياسي: 1 وحدة رئيسية، 1 مصدر طاقة خارجي، 1 دليل تعليمات، 1 سلك الأرض، 1 زوج من اتصالات 200nA، 15 أسلاك سلسلة أزواج الأقطاب الكهربائية، 1 حالة محمولة
القياسية:
YY/T 0196-2005 أقطاب الكربون الكهرومغناطيسي لمرة واحدة
ANSI/AAMI EC12:2000 ((R2005)
نطاق التطبيق:
تستخدم لاختبار الخصائص الكهربائية للكهرباء الكهرومغناطيسية ، مناسبة للكهرباء الكهرومغناطيسية ذات السطح الجسدي including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
تحدد ANSI/AAMI EC12:2000(R2005) ،YY/T O196-2005 "الكترودات الكهرومغناطيسية المستخدمة لمرة واحدة" متطلبات التفتيش بالتلويحات والتفتيش الدوري ، أي:تجميع أزواج الأقطاب الكهربائية وتسلسل اختبار كل عنصرمتطلبات عناصر الاختبار المذكورة أعلاه هي:
| عناصر الاختبار | عائق | اضطرابات | الضوضاء | مقاومة التدفق | التهاب ضربات القلب |
| متطلبات المعايير الصناعية | < 3KΩ | < 100mV | < 150 ميكرو فولت | < 100mV | < 100mV |
عائق التيار المتردد ("عائق" باختصار)
مؤشر قياس شامل يمثل عائق وتفاعل سعة زوج كهربائي.
أثناء الاختبار ، يطبق الجهاز تيار متردد 10 هرتز مع قيمة ذروة إلى ذروة لا تتجاوز 100μA على زوج الأقطاب الكهربائية من خلال كابلين اختبار الأقطاب الكهربائية. في هذه الحالة ،يجب أن لا يتجاوز عائق التيار المتردد لزوج الأقطاب الكهربائية 3KΩ.
الجهد المضاف المباشر (المضاف لفترة قصيرة)
الجهد الذي تم تطويره بين اثنين من أقطاب الكربون الكهرومغناطيسي المستخدمة لمرة واحدة بسبب الفرق في إمكانيات نصف الخلية.
بعد تشكيل زوج الأقطاب الكهربائية ، بعد فترة استقرار لمدة دقيقة واحدة ، يجب ألا يزيد فولتاج تعويض الأقطاب الكهربائية المباشر الذي يتم قياسه عبر كابل اختبار الأقطاب الكهربائية عن 100mV.
الضوضاء الداخلية
يتم تقديم إشارة الجهد داخل نطاق ترددي معين عن طريق تغيير الجهد المتحرك لزوج الأقطاب الكهربائية.
بعد تشكيل زوج الأقطاب الكهربائية، بعد فترة استقرار لمدة دقيقة واحدة، في غضون 5 دقائققيمة الذروة إلى الذروة للضوضاء الداخلية التي يولدها زوج الأقطاب الكهربائية في نطاق التردد 0.15-100 هرتز (استجابة التردد من الدرجة الأولى) التي يتم قياسها بواسطة كابل اختبار الأقطاب الكهربائية يجب ألا تزيد عن 150μV.
مساومة التسامح مع التيار (المختصر باسم "مساومة التيار")
قدرة زوج من الأقطاب الكهربائية على الحفاظ على الجهد المستقر للجهد المستمر تحت التأثير طويل الأجل لتيار ثابت صغير.
يتم توصيل زوج الأقطاب الكهربائية بمحطة 200nA في الجهاز ، ثم يتم تطبيق تيار متواصل 200nA على زوج الأقطاب الكهربائية بشكل مستمر لأكثر من 8 ساعات. خلال الفترة بأكملها ، يتم تطبيق التيار الكهربائي المباشر على الأقطاب الكهربائية.يجب ألا يكون تغير الجهد عبر زوج الأقطاب الكهربائية الذي يقاس بواسطة كابل الاختبار لا يتجاوز 100mV.
أداء استرداد الدهشة المحاكاة (مختصر باسم "Defib")
قدرة زوج الأقطاب الكهربائية على استعادة الكشف عن ECG بعد تحفيزه بواسطة تيار الانسداد.
أثناء الاختبار ، يتم شحن مكثف 10μF في الأداة إلى DC200V ، ويتم تفريغ زوج الأقطاب الكهربائية ومقاوم 100Ω في الأداة في سلسلة من خلال كابل الاختبار.يجب أن تكون قيمة الجهد على زوج الأقطاب الكهربائية لا تزيد عن 100mV في الثانية الخامسة بعد أن يبدأ المكثف تفريغ؛ خلال الثلاثين ثانية التالية، يجب أن يكون متوسط معدل تغير الجهد كل 10 ثواني لا يزيد عن ± 1mV/s. كما يطلب بعد أربع مرات من التجربة أعلاه،يجب أن لا يزيد عائق 10 هرتز التيار المتردد لزوج الأقطاب الكهربائية عن 3KΩ.
