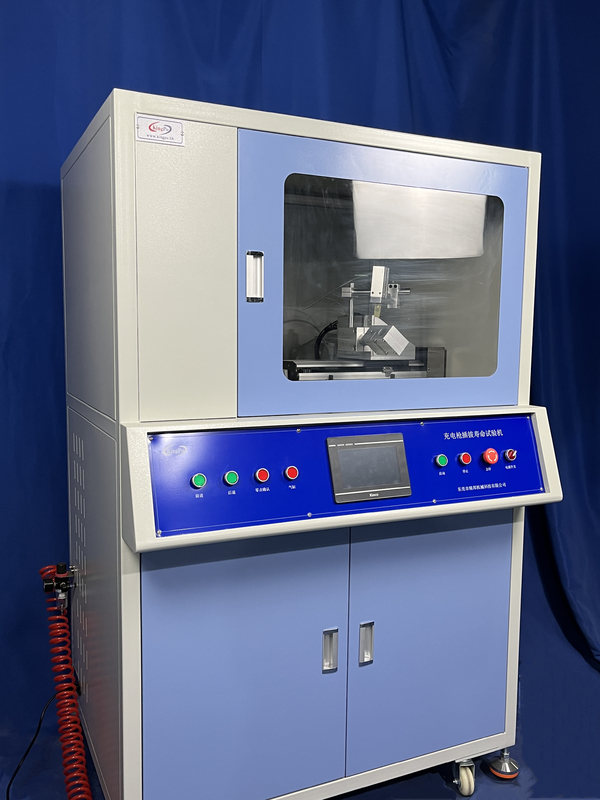

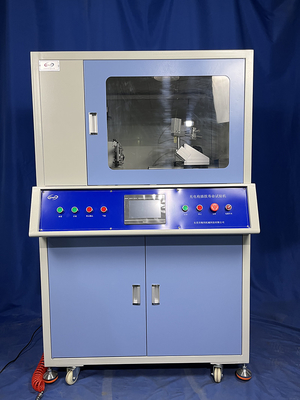

UL 2251 المركبات الكهربائية المقابس معدات اختبار الصمود اختبار الحمل
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Kingpo |
| إصدار الشهادات: | Calibration Certificate |
| رقم الموديل: | كيه بي-سي جي 96 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | To be Quoted |
| تفاصيل التغليف: | عبوة كرتونية آمنة أو صندوق خشب رقائقي |
| وقت التسليم: | 35 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 مجموعة في الشهر |
|
معلومات تفصيلية |
|||
| المعيار: | يو ال 2251 | هدف الاختبار: | سدادات التحمل |
|---|---|---|---|
| عينة الاختبار: | بندقية تهمة | السرعة: | 0-0.8M / s قابل للتعديل |
| الجهد: | 220 فولت | محطة اختبار: | 1 |
| إبراز: | مركبات كهربائية مشبكات محاكي الحمل,المركبات الكهربائية المقابس معدات اختبار الصمود,UL 2251 معدات اختبار الصمود للشاشات,Electric Vehicles Plugs Endurance Test Equipment,UL 2251 Plugs Endurance Test Equipment |
||
منتوج وصف
معلومات عن المنتج:
تستخدم معدات الاختبار للتحقق مما إذا كانت الملحقات الكهربائية مثل واجهات شحن السيارات الكهربائية، والمقابس الصناعية، ومنافذ المقابس والربطات قادرة على تحمل التأثيرات الميكانيكية،الإجهادات الكهربائية والحرارية التي حدثت أثناء التشغيل العادي دون ارتداء مفرط أو آثار ضارة أخرى.
محرك الخدمة يدفع الآلية لجعل عينات الاختبار تكرر إجراءات إدخال وسحب. يمكن استخدام حمولة خارجية لاختبار القدرة على الكسر. وقت تشغيل / إيقاف الطاقة ، سرعة الاختبار,السكتة الدماغية والزاوية يمكن تعيينها على الشاشة اللمسية
المعايير والبنود المطبقة:
معيار IEC62196-1: 2014 المقابس والمنافذ وموصولات المركبات ومنافذ المركباتالشحن الموصل للسيارات الكهربائية-الجزء1: المتطلبات العامة الفقرة 22 والفقرة 23
معيار IEC60309-1: 2012 المقابس والموافذ والربطات للأغراض الصناعية الجزء 1: المتطلبات العامة المادة 20 والفقرة 21
UL 2251-المادة 45
22.2 يجب أن يكون وضع الاختبار أفقيًا أو، إذا لم يكن ذلك ممكناً، كما هو الحال في الاستخدام العادي.

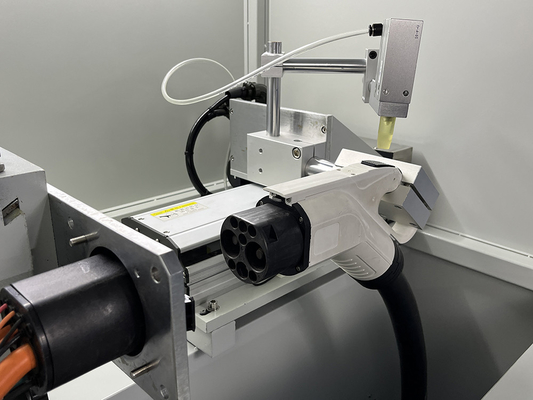

يتم إدخال الشاشة أو جهاز توصيل السيارة وإخراجها من منفذ المقبس أو السيارة
مدخل بمعدل 7.5 ضربات في الدقيقة، أو بمعدل يوصي به المصنع،
أيهما أقل، يجب أن تكون سرعة إدخال وفصل الشاشة أو جهاز توصيل السيارة
تكون (0,8 ± 0,1) متر/ثانية.
قد تختلف سرعة الإدراج حسب توصية الشركة المصنعة.
يتم قياس السرعة عن طريق تسجيل الفترة الزمنية بين إدخال أو
فصل الاتصالات الرئيسية وإدخال أو فصل الأرضية الوقائية
التواصل، بالنسبة للمسافة.
يجب الحفاظ على الاتصالات الكهربائية لمدة لا تزيد عن 4 ثوان ولا تقل عن 2 ثوان.
تحركات القابس أو وصلة المركبة أثناء إدخالها في ملحقات التزاوج
قد تكون أكثر تعقيدًا من حركة خطية واحدة.
يمكن القيام به مع إدخال وسحب يتم يدويا أو بواسطة آلة.
يمكن أن تكون محدودة لتوفير فصل كاف لملامس التزاوج.
المعلمات التقنية:
| محطة الاختبار | واحد، يمكن تخصيصه |
| طريقة التحكم الكهربائية | التحكم المتكامل الذكي لـ PLC ، مع شاشة لمسة إنسانية ملونة |
| وضع القيادة | محرك خدمة |
| طريقة إمساك العينة | التشغيل الميكانيكي ، يمكن ضبط موقع نقطة التشغيل على طول الجهاز الثلاثي المحوري |
| ضربة خطية | 0-100mm، يمكن تعيينها مسبقًا (المسافة بين سدادة الاختبار ومقبض الاختبار ≥ 50mm) |
| وقت التوجيه | 0-99.9s ، يمكن تعيينها مسبقًا (يجب الحفاظ على الاتصال الكهربائي لمدة لا تزيد عن 4s ، لا تقل عن 2s) |
| سرعة الإدراج والفصل | 0-0.85m/s يمكن تعيينها مسبقاً، افتراضياً ((0.8±0.1) m/s |
| دورات الاختبار | 0~999999 دورات، يمكن تعيينها مسبقًا (سكتة واحدة هي إدخال أو سحب وصلة أو جهاز توصيل للسيارة مع ملحقات التزاوج الخاصة بها. تتكون الدورة من سكتتين،واحد لإدخال وواحد لسحب) |
| تكرار الاختبار | 0-10 دورات/دقيقة،يمكن إعدادها مسبقاً ((3.75 دورة/دقيقة=7.5 إشعال/دقيقة) |
| قوة الحمل | الخارجي، وتوفير التوتر المطلوب القياسية، والتيار ومعامل الطاقة يجب أن تكون جاهزة من قبل المستخدم |
| خزانة الحمولة الاختيارية | ملاحظة: فقط مع خزانة حمولة التيار المتردد، 0-70A، الجهد 0-300V |
| محتويات الاختبار |
اختبار القدرة على كسر ربط الأجهزة/واجهة الشحن اختبار العمر العادي للجهاز |
| وظيفة الكشف | يمكن تحقيق إنذار دائرة مفتوحة أثناء الاختبار تحت الحمل ، ويمكن تسجيل الدورات في الوقت الحقيقي. |
| حماية السلامة | حماية الأرض، حماية الدائرة القصيرة |
| أبعاد الجهاز ووزنه | W1000 * D750 * H1200mm، الجهاز بأكمله حوالي 150Kg |
| إمدادات الطاقة | الفاز الواحد AC220V±10٪، 50/60Hz، 10A |
