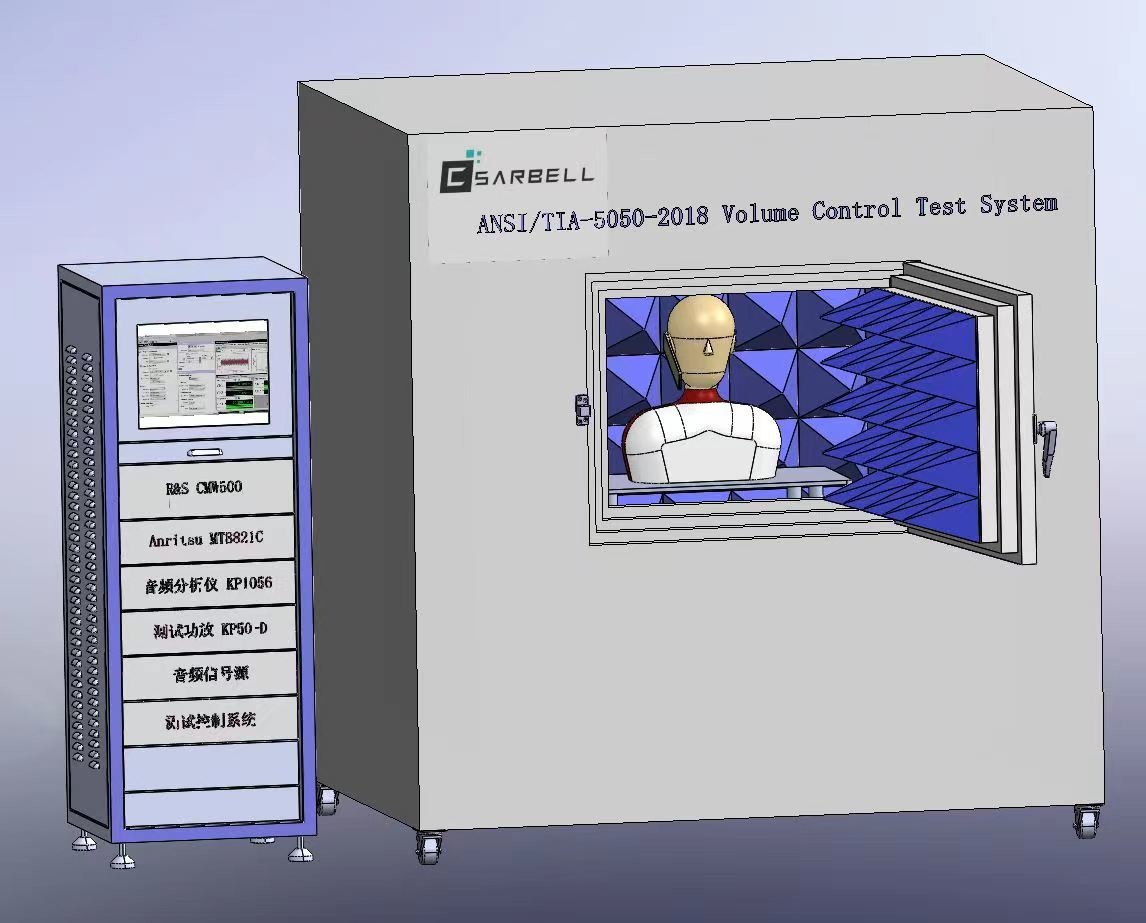

TIA-5050-2018 اختبار نظام التحكم في مستوى الصوت ISO9001
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان |
| اسم العلامة التجارية: | CSARBELL |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | ق 5012 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | 50000000 |
| تفاصيل التغليف: | 2000 * 2000 * 2000 سم |
| وقت التسليم: | 30 يوم |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 100 قطعة |
|
معلومات تفصيلية |
|||
| وزن:: | 300 كجم | أبعاد:: | 1700 * 1700 * 2000 مم |
|---|---|---|---|
| إمداد:: | TIA-5050 | المعايير:: | IEC 62209-3 |
| ماركة الروبوت: | CSARBELL | اسم: | نظام التحكم في مستوى الصوت |
| تسليط الضوء: | TIA-5050-2018 اختبار نظام التحكم في مستوى الصوت,نظام التحكم في مستوى الصوت ISO9001 |
||
منتوج وصف
نظام اختبار التحكم في مستوى الصوت TIA-5050-2018
مستوى الكلام النشط: المستوى النشط للكلام أو الإشارات الشبيهة بالكلام باستخدام مقياس جهد الكلام المعرّف في قطاع تقييس الاتصالات P.56 ، الطريقة ب. يقيس مستوى الكلام النشط عن طريق المحاسبة التوقفات التي تعد جزءًا طبيعيًا من إشارة الكلام.
صندوق الاتصال:
Call Box هو جهاز محاكاة الراديو المستخدم لإجراء المكالمة مع الجهاز قيد الاختبار
(وزارة).Call Box مرادف لمحاكاة نظام الشبكة ، ومحاكاة المحطة الأساسية ،
ومعدات الاتصالات اللاسلكية. كسب المحادثة: الكسب الصوتي بالنسبة إلى المستوى الصوتي المرجعي للوجه وجهاً لوجه محادثة عند الاستماع بأذن واحدة.المستوى الصوتي للكلام أ المحادثة على مسافة 1 متر هي 64 ديسيبل للاستماع بكلتا الأذنين.ومع ذلك ، من أجل الاستماع الأحادي (مثل عند استخدام سماعة الهاتف) المستوى الصوتي المرجعي هو 70dBSPL.(عند استخدام أذن واحدة فقط للاستماع ، يُنظر إلى المتحدث على أنه حوالي 6 ديسيبل أهدأ من استخدام كلا الأذنين.لذلك ، يُنظر إليه على أنه مكافئ جهارة الصوت ، يجب أن يكون المستوى عند أذن واحدة (أحادية الأذن) أعلى بحوالي 6 ديسيبل.)
كسب المحادثة أحادي الصوت = (مستوى dBSPL المقاس - 70 dBSPL) ديسيبل
ديسيبل 0: مستوى القدرة بالديسيبل ، بالنسبة لنقطة مرجعية تسمى نقطة مستوى الإرسال الصفرية (TLP) ، أو 0 TLP.يتم تعيين مستوى إشارة X dBm عند 0 TLP X dBm0.في
برنامج الترميز ، يتم تحديد 0 TLP بالعلاقة مع المستوى الرقمي الكامل أو التشبع.
ومع ذلك ، فإن التشبع الرقمي بشكل عام ليس 0 ديسيبل ميلي واط.بالنسبة إلى أنظمة فك وتشفير μ-law ، يكون 0 dBm0 هو 3.17
ديسيبل أقل من النطاق الرقمي الكامل.بالنسبة إلى برامج الترميز A-law ، يكون 0 dBm0 أقل بمقدار 3.14 ديسيبل من النطاق الرقمي الكامل.
الجهاز قيد الاختبار (DUT): يشار إلى الهاتف اللاسلكي (المحمول) باسم DUT.DUT هو
مرادف لمعدات المستخدم (UE) ، والأجهزة المحمولة (ME) ، والمحطة المتنقلة
(MS) المستخدمة في معايير الصناعة الأخرى. نقطة مرجعية للأسطوانة (DRP):
نقطة تقع في نهاية قناة الأذن ، تتوافق مع موقف طبلة الأذن.أيضًا النقطة التي يستخدم فيها جهاز محاكاة الأذن مع الرأس والجذع جهاز محاكاة (HATS) يقيس ضغط الصوت.نقطة مرجعية المستمع (LRP):
مصطلح عام يمثل المكان الذي يوجد فيه الصوت
يتم تحديد الإخراج من جهاز الاستقبال أو تحديده.قد يكون هذا الحقل الحر أو
منتشر في الميدان.
Diffuse Field (DF): حقل صوتي يكون فيه متوسط الوقت لمتوسط صوت المربع
الضغط هو نفسه في كل مكان وتدفق الطاقة الصوتية
في جميع الاتجاهات محتمل بنفس القدر.
المجال الحر (FF):
مجال الصوت في وسط متجانس خالي من الخواص
حدود.في الممارسة العملية ، آثار الحدود على المجال الحر
لا تذكر في المنطقة محل الاهتمام.
تلقي نقطة الاختبار الكهربائية (RETP): النقطة الموجودة في ترتيب اختبار الجهاز التي تكون الإشارات يتم تطبيقها على DUT في اتجاه الاستلام.
مستوى ضغط الصوت: مستوى ضغط الصوت هو قيمة يتم التعبير عنها كنسبة من ضغط الصوت إلى ضغط مرجعي.تُستخدم وحدات مستوى الصوت التالية في هذه المواصفة القياسية:
ديسيبل باسكال:
مستوى ضغط الصوت ، بالديسيبل ، للصوت هو 20 ضعف اللوغاريتم
القاعدة 10 من نسبة ضغط هذا الصوت إلى الضغط المرجعي
عدد 1 باسكال (باسكال).
ملاحظة: 1 باسكال = 1 ن / م 2.
dBSPL: يبلغ مستوى ضغط الصوت بالديسيبل 20 ضعفًا للوغاريتم
القاعدة 10 من نسبة ضغط هذا الصوت إلى الضغط المرجعي2 × 10-5 نيوتن / م 2.
حيث: 0 dBSPL = 20 micro-Pascals و 0 dBPa = 94 dBSPL.
غرفة هادئة: غرفة ذات ضوضاء خلفية لا تزيد عن 40 ديسيبل.
4 اعتبارات الاختبار
4.1 استجابة التردد القابلة للتعديل
إذا كان الجهاز يوفر القدرة على ضبط استجابة تردد الاستقبال (على سبيل المثال ، من خلال "التحكم في النغمة" الميزة) ، تعتبر المحطة متوافقة مع هذه المواصفة القياسية إذا كانت تفي بالمتطلبات في واحد من إعدادات استجابة التردد المتاحة.
4.2 معدات واجهة الاختبار الصوتية
رأس وجذع (HATS) متوافق مع ITU-T P.58 مزود بأذن ITU-T P.57 من النوع 3.3
يجب استخدام جهاز محاكاة لقياسات الإرسال الصوتي المحددة في هذه المواصفة القياسية.الأذن
يجب إجراء معايرة جهاز المحاكاة واستخدامه ، وتحديد موضع الهاتف على نظام HATS وفقًا لـ IEEE Std 269 ما لم ينص على خلاف ذلك في هذه الوثيقة.
4.3 وضع اليد والقوة المتصاعدة
يجب وضع الهاتف إما في موضع الاختبار القياسي كما هو محدد في IEEE Std 269 أو أ موضع الاختبار الموصى به المحدد من قبل الشركة المصنعة والذي يتوافق مع الاختبار الموصى به
متطلبات الموقف في IEEE Std 269.
تتضمن متطلبات هذه المواصفة القياسية طرق الاختبار بقوة 2 نيوتن (2 نيوتن) و 8 نيوتن المطبقة عند وضع مستقبل السماعة مقابل محاكي صيوان الأذن الاصطناعي للاختبار القياسي الموقف أو موضع الاختبار الموصى به.يتم استخدام القوة 2N لاختبار المتطلبات المتعلقة بالاستخدام بواسطة يتم استخدام الأشخاص الذين لديهم أجهزة سمعية وقوة 8N لاختبار المتطلبات المتعلقة باستخدام الأشخاص بدون أجهزة سمعية.
من المتوقع أن يوفر جهاز السمع للشخص الذي يستخدم جهاز السمع ما هو مطلوب تضخيم.لذلك ، فإن الاختبارات التي تستخدم قوة 2N ضد جهاز محاكاة صيوان الأذن الاصطناعية تضمن ذلك أنه عند استخدام سماعة الهاتف مع جهاز سمعي يعمل في الصوت (ميكروفون) في الوضع ، ستوفر صوتيات المستقبِل الإشارات الصوتية المتوقعة.
4.4 إشارة الاختبار والتحليل
إشارة الاختبار المحددة للاستخدام في هذا المستند هي كلام الذكور الحقيقي غير المضغوط كما هو منشور مع 269 مشروع IEEE Std
يجب أن تكون إشارة اختبار مستوى الكلام النشط (ASL) لاختبار الجهاز اللاسلكي (المحمول) -20 ديسيبل ميلي واط.
يجب أن يتم التحليل في 1/12 نطاقات أوكتاف متوسطها عبر تسلسل كامل واحد من الأربعة القصيرة الجمل في إشارة الاختبار ما لم ينص على خلاف ذلك.
يجب أن تكون النقطة المرجعية للمستمع الصوتي هي المجال الحر (FF) أو مجال الانتشار (DF) على النحو المحدد في طريقة القياس.
4.5 أوضاع نقل النطاق الضيق والعريض
برامج الترميز التي سيتم استخدامها للاختبار في أوضاع النطاق الضيق والنطاق العريض مذكورة أدناه.إذا كان لا يتوفر برنامج الترميز المطلوب في DUT ، ثم يمكن استخدام برنامج الترميز الأقرب إلى برنامج الترميز المطلوب و يجب الإبلاغ عن برنامج الترميز المستخدم مع نتائج الاختبار.
4.5.1 اختبار الوضع ضيق النطاق
لاختبار مطراف يدعم المهاتفة ضيقة النطاق ، يجب أن يستخدم محاكي النظام AMR برنامج ترميز الكلام على النحو المحدد في مواصفات سلسلة 3GPP TS 26 ، بمعدل بتات تشفير المصدر يبلغ 12.2 كيلوبت / ثانية.
4.5.2 اختبار وضع النطاق العريض
لاختبار محطة تدعم المهاتفة عريضة النطاق ، يجب أن يستخدم محاكي النظام AMR-WB برنامج ترميز الكلام على النحو المحدد في مواصفات سلسلة 3GPP TS 26 ، بمعدل بتات تشفير المصدر يبلغ 12.65 كيلوبت / ثانية.
4.6 واجهة الهواء
عادةً ما توفر الهواتف اللاسلكية أوضاعًا متعددة لواجهة الهواء مثل GSM و CDMA و WCDMA و LTE و
إلخ عند توصيل مكالمة بين نظام اختبار الصوت و DUT من خلال Call Box ، أي يمكن استخدام الواجهة الهوائية المتوفرة التي تدعم برامج الترميز الموضحة أعلاه للاختبار.
4.7 احتياطات
قد يؤدي التشفير وفك التشفير والترزم ومعالجة الإشارات الأخرى إلى تأخيرات كبيرة يجب أن تكون يتم احتسابها بواسطة نظام القياس.راجع IEEE Std 269 للحصول على احتياطات إضافية بخصوص استخدام إشارة الاختبار.
4.8 ترتيب الاختبار
يظهر ترتيب الاختبار العام في الشكل 1. ويمرر Call Box دفق القناة الصوتية إلى
DUT بدون تعديل.لا يوجد ربح أو خسارة في دفق القناة الصوتية بسبب Call Box
واجهه المستخدم.
ملحوظات:
1. تم تحديد معلومات إضافية تتعلق بالواجهة الهوائية لتقنيات الترددات الراديوية المختلفة في
عدة مستندات 3GPP.يمكن العثور على قائمة بهذه في الفقرة 4 3GPP TS 26.132 V14.0.0
2. يمكن العثور على معلومات إضافية تتعلق بإعداد الاختبار في بند 3GPP TS 26.132، V14.0.0
5.1
3. RETP (نقطة اختبار استقبال كهربائية) هي النقطة في ترتيب اختبار الجهاز حيث الإشارات
يتم تطبيقها على DUT في اتجاه الاستلام.
ANSI / TIA-5050
7
5 المتطلبات الفنية
يجب استيفاء المتطلبات التالية لإعداد واحد على الأقل للتحكم في مستوى الصوت للنطاق الضيق
وضع الإرسال (إذا كان مدعومًا) ووضع الإرسال واسع النطاق (إذا كان مدعومًا).
5.1 الحصول على أداء التحكم في مستوى الصوت
5.1.1 المتطلبات
1. بقوة تثبيت 8N ، يجب أن يكون لـ DUT إعداد واحد على الأقل للتحكم في مستوى الصوت إنتاج مكاسب محادثة بمقدار ≥ 18 ديسيبل مع تشويه الإخراج واستجابة التردد استيفاء المتطلبات الواردة في الفقرة 5.2.1 و 5.3.1 على التوالي.
2. مع قوة تركيب 2N ، يجب أن يكون لـ DUT إعداد واحد على الأقل للتحكم في مستوى الصوت إنتاج مكاسب محادثة بمقدار 6 ديسيبل مع تشويه الإخراج واستجابة التردد استيفاء المتطلبات الواردة في الفقرة 5.2.1 و 5.3.1 على التوالي.
ملحوظة:
قد تتوفر ميزات استقبال صوتية أخرى مثل التضخيم الإضافي والنغمة
التحكم ، التحكم التلقائي في الكسب ، إلخ. يحتوي ANSI / TIA-4953-B على متطلبات الأداء
لمستويات الإخراج وتشغيل التحكم في النغمة للأجهزة المكبرة.
5.1.2 طريقة القياس
1. قم بتكوين DUT بقوة تركيب 8N واختبار المعدات كما هو موضح في الشكل 1 في a حالة المكالمة النشطة مع برنامج الترميز المطبق لوضع الإرسال قيد الاختبار.
2. اضبط التحكم في مستوى الصوت DUT على الإعداد الأقصى.
3. إذا كانت DUT تحتوي على ميزة التحكم في النغمة القابلة للتعديل ، فإن إعداد التحكم في النغمة يتوافق مع التردد يجب استخدام متطلبات الاستجابة الواردة في القسم 5.3.1.
4. قم بتطبيق إشارة اختبار الكلام الحقيقية عند مستوى -20 ديسيبل ميلي واط عند RETP وقياس الإخراج الصوتي عند النقطة المرجعية للطبل (DRP) عبر تسلسل كامل واحد لإشارة الاختبار.
5. ترجم القياس الذي تم إجراؤه في DRP إلى الحقل الحر (FF) باستخدام بيانات الترجمة بتنسيق
الملحق ب.
6. على نطاق التردد المطبق ، حدد ASL في dBSPL لضغط الصوت الناتج
المستوى وفقًا للأسلوب B في التوصية ITU-T P.56:
أ.النطاق الضيق من 100 هرتز إلى 4000 هرتز.
ب.نطاق عريض من 100 هرتز إلى 7720 هرتز.
7. احسب كسب المحادثة بطرح 70 ديسيبل من dBSPL المقاس.
[كسب المحادثة = (مستوى dBSPL المقاس - 70 ديسيبل) ديسيبل]
8. قياس تشويه الناتج في الفقرة 5.2.في حالة حدوث فشل تشويه عند الحد الأقصى للحجم ضبط التحكم ، قم بتقليل إعداد التحكم في مستوى الصوت وكرر القياس لتحديد ما إذا كان ملف يمكن العثور على الإعداد الذي من أجله يتم استيفاء متطلبات كسب المحادثة دون فشل تشويه.
9. كرر الخطوات من 2 إلى 8 بقوة تركيب 2N.
