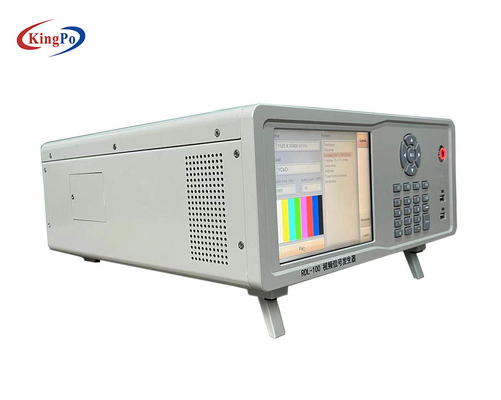

مولد إشارة فيديو ثلاثي الشريط الرأسي IEC62368 RDL-100
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | KingPo |
| إصدار الشهادات: | Calibration Certificate |
| رقم الموديل: | RDL-100 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | To be quoted |
| تفاصيل التغليف: | عبوة كرتونية آمنة أو صندوق خشب رقائقي |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | جهاز كمبيوتر شخصى 50 / الشهر |
|
معلومات تفصيلية |
|||
| المعيار: | IEC62368 | استخدام: | توليد إشارة اختبار لاختبار التلفزيون |
|---|---|---|---|
| الضمان: | سنة واحدة | الأصل: | الصين |
| المواد: | النحاس والبلاستيك | النموذج: | RDL-100 |
| إبراز: | مولد إشارة فيديو شريط عمودي,مولد إشارة فيديو CVBS,مولد إشارة فيديو IEC62368 |
||
منتوج وصف
IEC62368 مولد إشارة الفيديو RDL-100 مع ثلاثة أشرطة عمودية
1 لمحة عامة
1.1 ملف المنتج
يستخدم المنتج لاختبار التلفزيون الرقمي، وتوفير إشارة اختبار لتجارب اختبار التلفزيون. يمكن للمنتج إنتاج إشارات اختبار الفيديو لـ CVBS،واجهات YPbPr و HDMI لتلبية متطلبات اختبار التلفزيون.
1.2 مجال التطبيق:
1تجربة اختبار سلامة التلفاز
2تجربة اختبار التوافق الكهرومغناطيسي للتلفزيون
3تجارب اختبار أخرى ذات صلة مع أجهزة التلفزيون
1.3 الخصائص الوظيفية:
(1) يتضمن ثلاثة أنواع من الواجهات: CVBS، YPbPr و HDMI؛
(2) دعم لبرمجة الفيديو PAL و NTSC ومعايرة التوضيح.
(3) دعم صيغ الفيديو عالية الدقة 1280720p 50Hz و 1280720p 60Hz و 19201080i 50Hz و 19201080i 60Hz و 19201080p 25Hz و 19201080p 30Hz و 19201080p 50Hz و 19201080p 60Hz
(4) دعم لتنسيق الفيديو فائق الجودة (4K) في 3840 2160 25p و 3840 2160 30p ؛

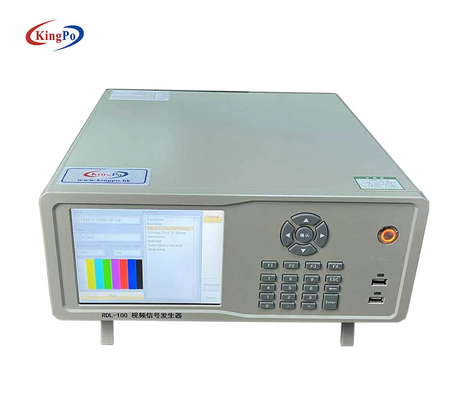

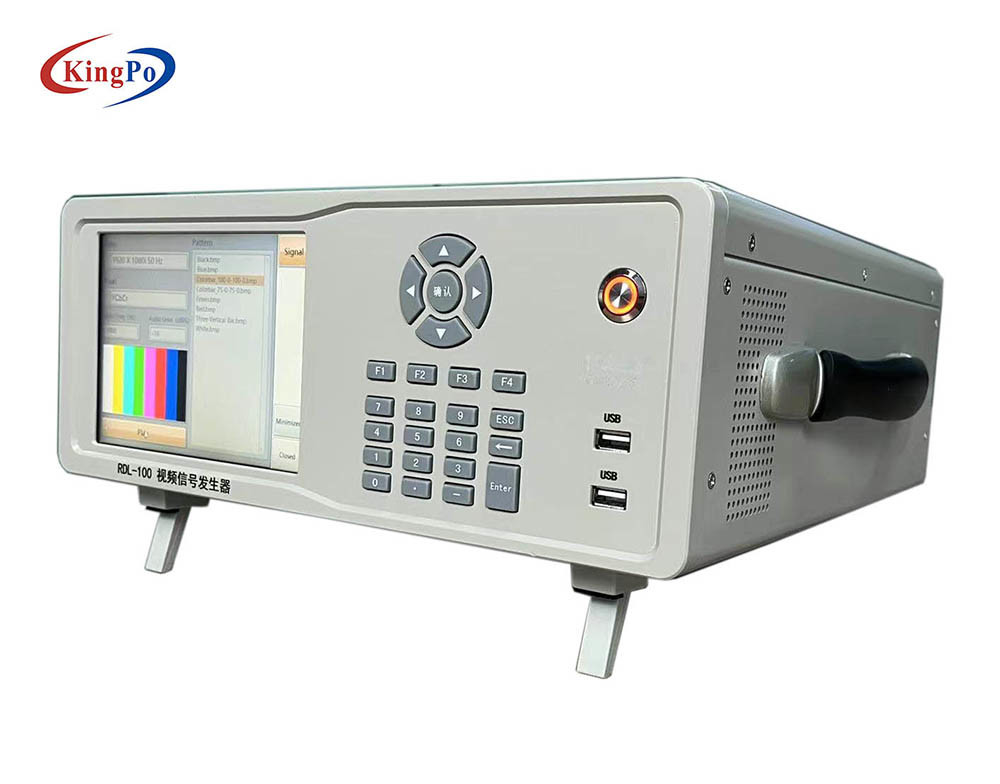

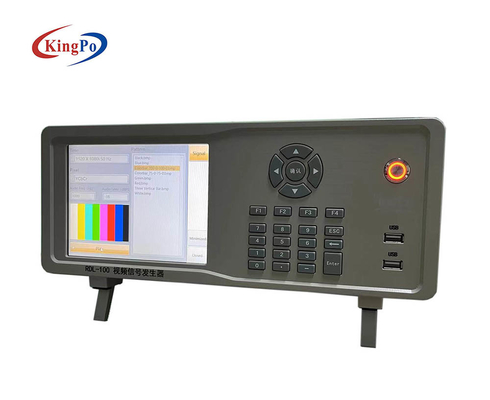

2 وصف اللوحة الأمامية
1عرض النظام
عرض واجهة برنامج تحكم النظام، مع وظيفة الشاشة اللمسية، لتحديد اختيار إشارة النظام، وتنسيق الفيديو،ووضع معايير إشارة تعديل التلفزيون الرقمي.
مفتاح 2
وهي تتكون من مفاتيح التنقل (أعلى وأسفل ، إلخ) ، لوحة مفاتيح رقمية ومفاتيح وظيفة لتسهيل على المستخدمين تشغيل البرنامج والتحكم فيه.
4USB الركض
سهلة للمستخدمين للاتصال بالفأرة، لوحة المفاتيح، U القرص والأجهزة الخارجية الأخرى.
مفتاح الطاقة 5
نظام التحكم يتحول ويتغير
3 وصف لوحة الخلف
1 واجهات Y / CVBS و Pb و Pr
واجهة الخروج من إشارة التلفزيون التناظرية المركبة وإشارة المكونات اللونية، حيث يخرج واجهة Y / CVBS إشارة مركبة (CVBS) عندما تكون تنسيقات الإشارة PAL و NTSC،و إشارة الإضاءة في الإشارة اللونية (Y) في تنسيقات أخرى.
2L، R الركض
واجهات إخراج الصوت ، L و R تمثل القنوات اليسرى واليمينية ، على التوالي.
الركض 3HDMI
واجهة إخراج إشارة الفيديو الرقمية
4واجهة أجهزة النظام الطرفية
سهلة بالنسبة للمستخدمين للاتصال بالشاشة والفأرة والمفاتيح والقرص U والأجهزة الخارجية الأخرى.
5واجهة نظام إمدادات الطاقة ومفتاح
قم بتوصيل وتحكم في مصدر الطاقة للنظام
4المؤشرات التقنية
|
نوع الواجهة
|
مشروع
|
النطاق
|
متري
|
|
CVBS
|
مستوى الكثافة
|
(0 ~ 700) ملف
|
± ((2%X+6mV)
|
|
مستوى اللون
|
(0~885.1) ملف
|
± ((2%X+6mV)
|
|
|
مرحلة الكرومينانس
|
(0~360) درجة
|
± 2 درجة
|
|
|
YPbPr
|
مستوى إشارة الإضاءة الخارجي (Y)
|
(0 ~ 700) ملف
|
± ((2%X+6mV)
|
|
مستوى انتاج إشارة الاختلاف اللونية (Pb، Pr)
|
(-350 ~ 350mV)
|
± ((2%X+6mV)
|
