| الـ MOQ: | 1 |
| السعر: | 80000 |
| العبوة القياسية: | 500 * 600 * 300 |
| طريقة الدفع: | T / T. |
دائرة محرك اختبار النبض 2 من الجدول D.1.

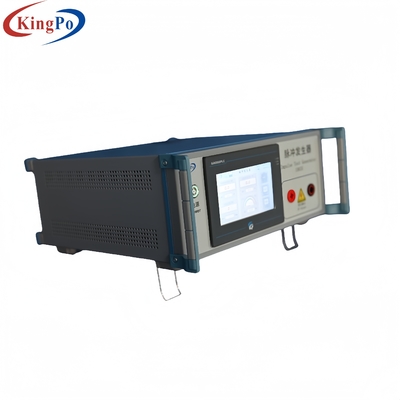

1950S مولد النبض ، هو أداة اختبار لتوليد إشارة النبض وإشارة HVDC. تم تصميم هذا الأداة وتصنيعها وفقًا للتعليق رقم 1 من GB4943.1-2011 (IEC60950-1:2005، MOD) (IEC62368-1-2018). يحاكي تداخل البرق في شبكة الاتصالات والجهد العابر في نظام التوزيع لجميع أنواع معدات تكنولوجيا المعلومات.ينتمي إلى أداة اختبار السلامة الكهربائية والمعداتيتم التحكم في مولد النبضات 1950S بواسطة جهاز تحكم قابل للبرمجة PLC من Panasonic (FP-X C14R).
يتم عرض حالة عمل الجهاز وتعيينه على شاشة اللمس الملونة البالغة 7 بوصات (TK6070iH) ، ويتم توفير واجهة القائمة بين الصينية والإنجليزية.
الجهاز يحتوي أيضا على حماية من الإفراط في الجهد لضمان سلامة وموثوقية الجهاز،ويمكن استخدامها على نطاق واسع في مختبرات اختبار السلامة الكهربائية ومؤسسات التصنيع الإلكترونية والكهربائية.
المعلم:
1شكل موجة نبض الاختبار: 10/700uS
خطأ شكل الموجة هو ± 20%
الجهد النبض الخروج هو 0 ~ 4kV، والتي يمكن تعديلها باستمرار
دقة العرض الرقمي الجهد هو ± 5٪ ± 3 كلمات
2شكل موجة نبض الاختبار: 1.2/ 50uS
خطأ شكل الموجة هو ± 20%
فولتاج النبض الخروج هو 0 ~ 6kV، والتي يمكن ضبطها باستمرار
دقة العرض الرقمي الجهد هو ± 5٪ ± 3 كلمات
3إعداد وقت الشحن والتفريغ: 1 ثانية ~ 999 ثانية
4دقة الـ ± 1%
5. أوقات الشحن والتفريغ: 0 ~ 999 مرة
6دقة الجهاز ± 1
7قطبية الجهد الخارجي: التبديل الإيجابي والسلبي
8نسبة الجهد الجزئي لمخرج المراقبة هي 1 ≤ 1000
9. يمكن تحديد قيم الحماية بشكل مستمر من حماية التيار الزائد وحماية التوتر الزائد
(إعدادات ضبط داخل الجهاز)
10. وضع العرض والتشغيل: شاشة لمسة ملونة 7 بوصة (TK6070iH) واجهة العرض والقائمة
العملية
11طاقة المحول عالية الجهد: 400VA
| نوع الدوائر | نبض الاختبار | ج1 | ج2 | R1 | R2 | R3 |
| 1 | 10/700us | 20وF | 0.2uF | 50Ω | 15Ω | 25Ω |
| 2 | 1.2/50us | 1uF | 30nF | 76Ω | 13Ω | 25Ω |
| ملاحظات |
إذا كان من الممكن الحصول على نفس النتائج، يمكن استخدام مولد اختبار بديل. ملاحظة: تستند الدوائر 1 و 2 إلى توصية ITU-T K.44 |
|||||
ملاحظة:
(1) تستخدم الدائرة الموجودة في الشكل أعلاه لتوليد فولتاج النبضات، وتظهر قيم المكونات المستخدمة أدناه. الحالة الابتدائية للمكثف C1 هي فولتاج مشحون Uc.10/ 700 ميكرو ثانية (10 ميكرو ثانية هي وقت الجبهة الموجية الظاهرة، 700 μs هو وقت نصف الذروة الظاهرة، شكل الموجة يظهر في الشكل 9، T1 هو وقت الجبهة الموجية الظاهرة،T هو وقت نصف الذروة الظاهرة) يتم استخدام دائرة اختبار النبض لمحاكاة تداخل البرق في شبكة الاتصالات.
(2) يتم استخدام دائرة اختبار النبض 1.2 / 50 μs لمحاكاة الجهد العابر في نظام التوزيع.1.2 μs تعتبر وقت الجبهة الموجية ، 50 μs هو وقت نصف الذروة الظاهرة.
(3) يشير شكل الموجة النبض إلى شكل الموجة في ظل ظروف الدوائر المفتوحة ، وشكل الموجة مختلف في ظل ظروف الحمل المختلفة. نظرًا لأن كمية كبيرة من الشحن تخزن في مكثف C 1 ،يجب أن تكوني
كن حذرا جدا عند استخدام هذه المولدات.
|
|
