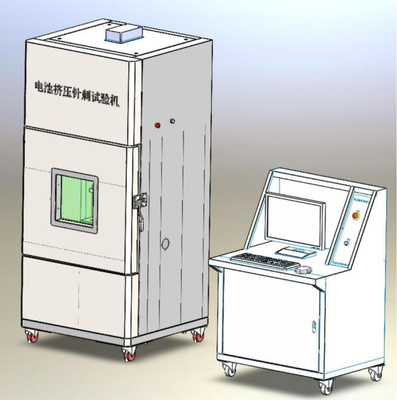

KP-8101C اختبار كسارة البطارية و اختبار اختراق الإبرة 15KN قوة 300mm ضربة

1. رئيسيTالمعاييرPالتقنية

رقمNمتسلسل

اسم المشروع

المواصفات

1.01

اسم المنتج

جهاز اختبار سحق البطارية واختراق الإبرة

1.02

موديل المنتج

KP-8101C

1.04

الطريقة الهيكلية

رأسي: هيكل نقل أسطوانة كهربائية مؤازرة

1.05 اختبار البطارية GB31241-2022

بطارية أسطوانية؛ بطارية مربعة؛ بطارية زر؛ بطارية ناعمة؛ مخطط الاختبار كما يلي

1.06

طريقة التحكم

التحكم عن بعد بالكمبيوتر

1.07

حجم مساحة الاختبار

أقصى حجم لمساحة اختبار البثق W300*D300*H300 مم

ارتفاع منضدة العمل 770 مم تقريبًا

1.08

صندوق داخلي مقاوم للانفجار للاختبار

1. حجم الصندوق الداخلي: W680*D620*H600mm (حسب التصميم)

2. مادة الصندوق الداخلي: الفولاذ المقاوم للصدأ SUS304

3. يوجد منفذ تدخين في الجزء العلوي من الصندوق الداخلي: الفتحة هي φ102mm. حجم العادم 300m³/h

4. الجزء الخلفي من الصندوق الداخلي: فتحة تخفيف الضغط المقاومة للانفجار مع شاشة واقية لمنع البطاريات من الطيران أثناء الاختبار.

5. الجانب الأيمن من الصندوق الداخلي: افتح 1 فتحة φ50mm منفذ الاختبار، مناسب لجمع درجة حرارة البطارية والجهد.

1.09

نطاق قوة البثق

1～15KN (قابل للتعديل)

1.10 دقة التحكم في القوة

لأعلى ولأسفل يمكن استخدام مجموعة واحدة من مستشعرات القوة في نفس الوقت دون تفكيك واستبدال؛

1kN عند الضغط على القوة، دقة القوة: ≤±0.01kN (حالة مستقرة)

15kN عند الضغط على القوة، دقة القوة: ≤±0.7kN (حالة مستقرة)

Sمقياس ضغط الاختبار القياسي كما يلي

1.11

محرك سيرفو

يمكن استخدام مستشعر القوة أعلاه للقوة الصغيرة 0 حكم النقطة؛ كشف السماكة، مما يحسن بشكل فعال دقة كشف تشوه القوة للبطاريات الصغيرة

تُستخدم مستشعرات القوة العالية التالية للاختبارات التجريبية عالية القوة، مثل 13kN

يمكن استخدام مستشعرات القوة العلوية والسفلية معًا دون تفكيك، مما لا يؤثر على الاختبار

1.12

الحد الأقصى للشوط

0～300mm

1.13

دقة الإزاحة

±0.1mm

1.14

دقة الإزاحة

0.01mm

1.15

سرعة الاختبار

سرعة اختبار البثق 0.1mm/S～15mm/S (قابل للتعديل)

سرعة اختبار الوخز بالإبر 0.1mm/s～40mm/s (قابل للتعديل)

1.16

دقة السرعة

±0.1mm/s

1.17

دقة السرعة

0.01mm/s

1.18

النطاق الزمني

0~9999S (قابل للتعديل)

1.19

رأس البثق

(1) قطر رأس البثق المسطح:φ 150mm；

(2) رأس البثق الأسطواني: φ25mm طول 200mm；

(3) مخطط اختبار البثق الناعم، شبه الأسطواني كما يلي

1.20

منفذ تخفيف الضغط

يوجد باب لتخفيف الضغط في الجزء الخلفي من الصندوق الداخلي W300mm * H300mm; يفتح تلقائيًا في حالة انفجار البطارية، ومقاوم للانفجار وتخفيف الضغط

1.21

سلسلة مقاومة للانفجار

الباب مجهز بـ 2 سلاسل مقاومة للانفجار تمنع الباب من الانفجار وإصابة الأشخاص. إنها تلعب دور الحماية الأمنية.

1.22

وظيفة طرد الدخان

الجزء العلوي من صندوق الاختبار الداخلي مجهز بمروحة سحب مستحثة لغلاية طرد الدخان: تقوم بتصريف الدخان من صندوق الاختبار الداخلي، ومقاوم للانفجار والحريق. يمتد أنبوب طرد الدخان المصنوع من الفولاذ المقاوم للصدأ من الخلف: القطر الخارجي DN102mm. حجم العادم 450m³/h

1.23

وظيفة الإضاءة

تركيب النوافذ الداخلية 2 شريط LED ضوء: يضيء غرفة الاختبار بأكملها، مما يسهل رؤية حالة الاختبار داخل الغرفة. كما أنه مقاوم للانفجار والحريق.

1.24

نوافذ زجاجية مقاومة للانفجار

باب غرفة الاختبار مجهز بنافذة زجاجية مقاومة للانفجار مقاس 300*300 مم تسمح بمراقبة واضحة لظروف الاختبار في غرفة الاختبار

1.25

تصميم أمان التحكم في الوصول

يوجد مفتاح وصول فوق الباب. لا يمكن بدء تشغيل مضخة التفريغ عندما لا يكون الباب مغلقًا، مما يجعل التشغيل أكثر أمانًا وموثوقية.

1.26

تصميم أمان لوحة التحكم

لوحة التحكم مدمجة بسطح مائل. يتم وضع الأزرار في الداخل بحيث لا يمكن الضغط عليها أو ضربها عن طريق الخطأ بواسطة أجسام خارجية أو الجسم. إنه أكثر أمانًا.

1.27

تصميم تذكير بسلامة تشغيل المعدات

تم تجهيز لوحة التحكم في الجهاز بـ 1 مفتاح إيقاف في حالات الطوارئ. عند حدوث حالة طوارئ أو إذا كنت تريد إيقاف الاختبار، يمكنك الضغط على هذا المفتاح و PLC يتوقف وحدة التحكم عن الإخراج وجميع إجراءات الاختبار.

1.28

قناة الحصول على الجهد

2 ممر

1.29

نطاق الحصول على الجهد

0～10V

1.30

دقة الحصول على الجهد

±0.2%FS

1.31

معدل الحصول على الجهد

1-50 هرتز قابل للتعديل

1.32

قناة الحصول على درجة الحرارة

2 ممر

1.33

نطاق جمع درجة الحرارة

0～800℃

1.34

دقة الحصول على درجة الحرارة

± 1.5℃

1.35

معدل الحصول على درجة الحرارة

1-10 هرتز قابل للتعديل

1.36

تكوين الكمبيوتر

مضيف Lenovo:

WIN7, وحدة المعالجة المركزية: i5, ذاكرة التشغيل: 16 جيجابايت، محرك الأقراص الثابتة: 2 تيرابايت

شاشة Lenovo: 19 بوصة

لوحة المفاتيح والماوس: 1 مجموعة

1.37

شروط إيقاف الاختبار

يمكن تعيينها: القوة، الإزاحة، درجة الحرارة، الجهد كشروط إيقاف التشغيل

1.38

حفظ البيانات4.03nd Export

القوة، الإزاحة، الجهد، درجة الحرارة، الوقت، المراقبة والتحكم، ويمكن حفظ البيانات وتصديرها بتنسيق Excel.

يمكن عرض جميع المعلمات على نفس الواجهة من خلال رمز منحنى واجهة البرنامج، ويمكن أيضًا التقاط لقطة شاشة وحفظها بتنسيق صورة PDF..

1.39

مضيف الكمبيوتر

المادة: SKD11؛ زاوية طرف الإبرة 45 °

القطر الخارجي: Ø3 طول 100 مم--5 شريط

القطر الخارجي: Ø5 طول 100 مم--5 شريط

1.40

الأبعاد

آلة مضيف ثقب الإبرة بالبثق: W850 X D800 X H1970mm

خزانة التحكم بالكمبيوتر: W830 X D750 X H1200mm

1.41

وزن المعدات

تقريبًا. 350 كجم

1.45

مزود الطاقة

AC 220V  50HZ

1.43

إجمالي الطاقة

1.5 كيلو واط

1.44

توفير شهادة قياس مؤهلة CNAS صادرة عن وكالة اختبار تابعة لجهة خارجية مع العلامة.

1.45

توفير شهادة أداء لتوفير معدات اختبار المواصفات ذات الصلة لوكالة اختبار تابعة لجهة خارجية على مستوى المقاطعة أو أعلى وإرفاق نسخة من العقد.

2. نظرة عامة على المنتج

2.01

تصميم متقدم

1. هيكل نقل مقاوم للانفجار والحريق: يتم عزل الأسطوانة المؤازرة، ومستشعر القوة، ومكونات التحكم في هيكل النقل عن صندوق الاختبار الداخلي. إذا انفجرت البطارية أو اشتعلت خارج صندوق الاختبار الداخلي، فلن تتضرر بسبب الانفجار أو الحريق، ولن تتأثر دقة النقل والتحكم بها.

2. زيادة التحميل: يمكن زيادة تحميل قوة الاختبار بنسبة 150%F*S يمكن استخدام مستشعر القوة بشكل طبيعي في بيئات درجات الحرارة المرتفعة والمنخفضة التي تتراوح من -20℃ إلى +80℃.

3. مروحة عادم مقاومة للحرارة: تستخدم مروحة العادم في نظام طرد الدخان مروحة سحب مستحثة للغلاية، والتي تتميز بالخصائص الهيكلية التالية: يستخدم المكره العادم بالطرد المركزي ذو الضغط السلبي تصميم محرك معزول عن المحرك. يتم تركيب دولاب موازنة تبديد الحرارة المصنوع من سبائك الألومنيوم على عمود العزل للحماية من درجات الحرارة المرتفعة.

4. الحجم الإجمالي صغير، ولا يشغل مساحة، ويوفر تكلفة المشتري.

5. جميلة وسهلة الاستخدام: المظهر العام جميل وسخي، وتركيب بطارية الاختبار بسيط ومريح. ارتفاع منصة الاختبار مناسب للأشخاص للانحناء والتشغيل.

6نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. تصميم لوحة تحكم آمنة: اللوحة مدمجة ومائلة، لذلك لا يتم الضغط على الأزرار أو ضربها عن طريق الخطأ بواسطة أجسام خارجية أو الجسم. إنه أكثر أمانًا.

7نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. صندوق كهربائي تحكم مستقل: تم تصميم دائرة التحكم في صندوق توزيع مستقل على اليمين، مفصولة عن منطقة التحكم ومنطقة الاختبار؛ تقليل التداخل، وتجنب الزيت والغبار، افتح باب الصندوق الكهربائي على اليمين، والأجهزة الكهربائية للتحكم واضحة في لمحة، والفحص مريح

8نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. التحكم عن بعد بالكمبيوتر: الكمبيوتر متصل بـeآلة مضيف ثقب الإبرة بالبثق عبر كابل شبكة لتحقيق التحكم عن بعد

2.02

الأداء الأساسي

1نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. تشغيل وتحكم بسيط: واجهة الإنسان والآلة، تحرير الكمبيوتر والتحكم؛ ضع البطارية بين لوحات البثق العلوية والسفلية. اضغط على زر الاختبار لإكمال الاختبار تلقائيًا.

يتم تثبيت البرنامج على نظام Windows القياسي، وهو سهل التعلم والتشغيل، ويلبي متطلبات الاختبار، ويمكن تحديد البرنامج بحرية باللغتين الصينية والإنجليزية.نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. تم تصميم الصندوق الداخلي للاختبار مع: تخفيف ضغط آمن مقاوم للانفجار؛ طرد الدخان؛ الإضاءة؛ وتصميم التحكم في الوصول الآمن.

التسجيل في الوقت الفعلي للقوة والإزاحة ودرجة الحرارة ومعلمات الجهد والوقت، ويمكن عرضها كمنحنى على واجهة الكمبيوتر، مما يجعل المراقبة والتحليل بسيطًا ومريحًا. يمكن تصدير البيانات إلى ورقة EXCEL.نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. المعدات بأكملها جميلة وموفرة للطاقة.

2.03

المكونات الرئيسية

1نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. نظام التحكم + نظام الاستحواذ

التحكم بالكمبيوتر + الحصول على بيانات البطارية متعددة القنوات

يتم تثبيت البرنامج على نظام Windows القياسي، وهو سهل التعلم والتشغيل، ويلبي متطلبات الاختبار، ويمكن تحديد البرنامج بحرية باللغتين الصينية والإنجليزية.نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. هيكل النقل الرأسي

محرك سيرفو + هيكل نقل لولبي

التسجيل في الوقت الفعلي للقوة والإزاحة ودرجة الحرارة ومعلمات الجهد والوقت، ويمكن عرضها كمنحنى على واجهة الكمبيوتر، مما يجعل المراقبة والتحليل بسيطًا ومريحًا. يمكن تصدير البيانات إلى ورقة EXCEL.نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. وظائف مساعدة أخرى

مع نافذة زجاجية مقاومة للانفجار مرئية؛ الإضاءة؛ طرد الدخان ; تخفيف الضغط ومقاومة الانفجار؛ حماية العتبة؛ وظيفة حماية التوقف في حالات الطوارئ.

2.04

الاستخدامات الأساسية

يحاكي جهاز الاختبار هذا السيناريوهات التي تتعرض فيها البطاريات للضغط بواسطة أشياء أو ثقبها بواسطة أدوات حادة أثناء الاستخدام. يوضح الجهاز الحالات المختلفة التي تظهرها البطاريات عند تعرضها للضغط أو اختراق الإبرة.

2.05

شروط تركيب المعدات

1. التركيب والتحديد: يمكن تفريغ المعدات باستخدام رافعة شوكية بوزن 3 أطنان. بمجرد نقلها إلى المختبر، تأكد من أن الجزء الخلفي وكلا جانبي الوحدة على بعد 600 مم على الأقل من الجدران. حافظ على مسافة خلوص لا تقل عن 1500 مم في المقدمة للوصول التشغيلي، مما يسهل تحميل البطارية واختبارها. قم بتأمين المعدات في مكانها.

2. قم بتوصيل كابل الطاقة بطرف الأرض وقناة العادم: القطر الداخلي DN100mm. يجب أن يكون المختبر مجهزًا بقناة استخلاص أبخرة مخصصة. قدرة عادم هذه الوحدة: 720m³/h.

3. مسافة التركيب بين خزانة التحكم بالكمبيوتر ومضيف الوخز بالإبر بالبثق هي ≥5 إذا أمكن، يجب وضع الكمبيوتر في غرفة تحكم مستقلة.

4. قدرة تحمل الحمولة الأرضية ≥500 كجم/㎡نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب.

5. المختبر: يجب أن يحتوي المختبر بأكمله على نظام تهوية لتصريف الدخان المتسرب أثناء الاختبار؛ يجب أن تكون الإضاءة جيدة لتسهيل رؤية معدات التشغيل.

6. يجب أن تكون ممرات المختبر مناسبة لنقل البطاريات ومركبات النقل ذات الصلة، ويمكن إجلاء الأفراد في الوقت المناسب في حالة الطوارئ الخاصة.

7. يجب أن يكون المختبر مجهزًا بمرافق إطفاء الحرائق المناسبة لتسهيل استخدام أدوات إطفاء الحرائق.

3. المنتج يلبي المعايير

GB 31241-2022 متطلبات السلامة لبطاريات الليثيوم أيون وحزم البطاريات للمنتجات الإلكترونية المحمولة

IEC 62133-1-2017 متطلبات السلامة للبطاريات الثانوية أو مجموعات البطاريات التي تحتوي على إلكتروليتات قلوية أو غير حمضية أخرى - البطاريات الثانوية والبطاريات (الحزم) المختومة المحمولة المصنعة منها للاستخدام في المعدات المحمولة

UL 1642-2022 معيار السلامة لبطاريات الليثيوم

UN 38.3 دليل الأمم المتحدة للاختبارات والمعايير لنقل البضائع الخطرة

4. هيكل المنتج4.03nd

الأداء

4.014.03a

1نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. 1

.

يتم تثبيت البرنامج على نظام Windows القياسي، وهو سهل التعلم والتشغيل، ويلبي متطلبات الاختبار، ويمكن تحديد البرنامج بحرية باللغتين الصينية والإنجليزية.نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. 2

.

التسجيل في الوقت الفعلي للقوة والإزاحة ودرجة الحرارة ومعلمات الجهد والوقت، ويمكن عرضها كمنحنى على واجهة الكمبيوتر، مما يجعل المراقبة والتحليل بسيطًا ومريحًا. يمكن تصدير البيانات إلى ورقة EXCEL.نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. 3

.

مجهزة بالحصول على بيانات متعددة القنوات لتلبية متطلبات الاختبار، مما يجعل تحليل أداء البطارية أكثر ملاءمة.

4.02

هيكل النقل

1. هيكل نقل أسطوانة كهربائية مؤازرة رأسية.

2. تتميز الأسطوانة الكهربائية المؤازرة بدقة نقل عالية، وسهولة التحكم، وسهولة الصيانة، وهي موفرة للطاقة وصديقة للبيئة.4.03غرفة الاختبار المقاومة للانفجار

a

nd

تصميم الباب المقاوم للانفجارنظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب.

2. منفذ تخفيف الضغط: يوجد منفذ تخفيف ضغط أمان مقاوم للانفجار في الجزء الخلفي من غرفة الاختبار: الحجم W300*H300 مم.عندما يصل ضغط الصدمة المتولد عن انفجار بطارية الحجرة الداخلية إلى 0.104 M

pa، سيفتح باب تخفيف الضغط تلقائيًا لتنفيس الضغط ومنع الانفجارات. وهذا يحمي الحجرة الداخلية من التدمير بسبب الانفجار.

3. نظام طرد الدخان: يوجد منفذ طرد دخان مصمم في الأعلى، والذي يفرغ غاز الدخان عالي الحرارة إلى الخارج من خلال منفاخ الرياح عالي الحرارة للغلاية وخط الأنابيب. 4. نظام الإضاءة: الجزء الخارجي من غرفة الاختبار مجهز بـ LED عالي السطوع

.

تضيء الأضواء غرفة الاختبار بأكملها، مما يسهل المراقبة والمراقبة.

5. نافذة المراقبة: يوجد واحد على الباب 300*300 مم تسمح النافذة الزجاجية الشفافة المقاومة للانفجار للأشخاص بمراقبة ظروف الاختبار في غرفة الاختبار.

6. نظام التحكم في الوصول: يوجد مفتاح تحكم في الوصول مثبت على الباب. لا يمكن بدء الاختبار إذا لم يتم إغلاق الباب لمنع الحوادث.

7. سلسلة مقاومة للانفجار: يوجد اثنان على كل جانب من الباب 2 سلسلة مقاومة للانفجار. عندما تتجاوز قوة انفجار البطارية نطاق قوة الباب، فقد يتم فتح الباب بواسطة الموجة الصدمية للانفجار. ستسحب السلسلة الباب وتفتحه بزاوية صغيرة لتحرير قوة الانفجار، مما يلعب دورًا في الحماية الأمنية.

4.04

إمكانية الوصول

(1) وظيفة حماية التوقف في حالات الطوارئ:

تم تجهيز لوحة التحكم في الجهاز بـ 1 مفتاح إيقاف في حالات الطوارئ. عند حدوث حالة طوارئ أو إذا كنت تريد إيقاف الاختبار، يمكنك الضغط على هذا المفتاح و PLC يتوقف وحدة التحكم عن الإخراج وجميع إجراءات الاختبار.

(2) نظام إنذار صوتي وضوئي ثلاثي الألوان:

المعدات مجهزة بضوء إنذار ثلاثي الألوان لتذكير الأفراد بحالة تشغيل الاختبار الحالية للمعدات لتجنب التشغيل الخاطئ أثناء التشغيل.

(3) وظائف الجهاز المحمول والثابت

اسم التكوين

الكمية

اسم التكوين

الكمية

اسم التكوين

1

المضيف

1

تعليمات التشغيل

1

خزانة التحكم بالكمبيوتر

1

تقرير فحص المصنع

اسم الملحق

العلامة التجارية

اسم الملحق

العلامة التجارية

اسم الملحق

العلامة التجارية

محرك سيرفو

Nissin أو علامات تجارية مماثلة

مستشعر القوة

Lenovo

الأسطوانة الكهربائية

Kingpo

الترحيل المتوسط

شنايدر

محامل

NSK

الموصل

Chint

مروحة السحب المستحثة للغلاية

Chengyi

مضيف الكمبيوتر

Lenovo

إبرة فولاذية

Kingpo
