| الـ MOQ: | 1 |
| العبوة القياسية: | safety carton pack or plywood box |
| فترة التسليم: | 25 working days |
| طريقة الدفع: | T/T |
| قدرة التوريد: | 3-5 sets per month |

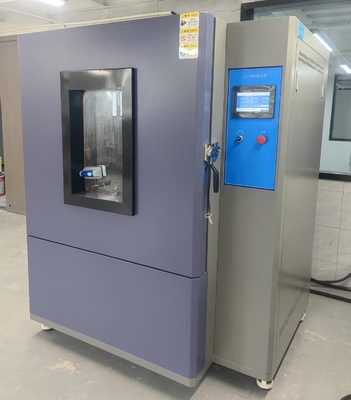

JIS D0203 اختبار المطر والرذاذ لأجزاء السيارات
لمحة عامة:
تم تصميم وتصنيع معدات الاختبار المقاومة للماء هذه بشكل شامل وفقًا لأربعة أنواع اختبار R1 و R2 و S1 و S2 في معايير JIS D 0203-1994 و KS R 0015 ،وهي مناسبة لاختبارات مقاومة الرطوبة ومقاومة الماء لأجزاء السيارات.
تستخدم هذه المعدات مضخات مياه من الفولاذ المقاوم للصدأ لتزويد المياه. يتم التحكم في حجم إمدادات المياه في حلقة مغلقة بواسطة أجهزة استشعار التدفق وأجهزة استشعار الضغط و PLC ومحولات التردد ، إلخ.جهاز استشعار التدفق تغذية مرة أخرى قيمة التدفق وقيمة الضغط في الوقت الحقيقي إلى PLCيسيطر PLC على تردد تشغيل محول التردد من خلال الحساب.محول التردد يتحكم في سرعة دوران مضخة المياه لتحقيق تدفق الخروج من إمدادات المياه، وبالتالي الوصول إلى قيمة تدفق الاختبار. يتم تشغيل عمل الدوران بواسطة محرك خدمة باناسونيك ومحدل.
المعلمات التقنية:
1درجة حرارة المياه: درجة حرارة الغرفة.
2الأبعاد الداخلية: 1000X1000X1000ملم
3. المفتاح: أقصى قدرة على الحمل 50 كجم.
4مادة الصندوق: SUS304 الفولاذ المقاوم للصدأ.
5نافذة مراقبة زجاجية للمراقبة المريحة للتغيرات في عينات الاختبار.
6فوهتان، تلبي متطلبات الشكلين R1 و R2.
هناك 40 منفذًا للمياه، والتي تلبي متطلبات الشكلين S1 و S2.
8يشكل عمود دوران أنبوب إمدادات المياه زاوية 45 درجة مع الخط الأفقي.
9سرعة دوران عمود أنابيب إمدادات المياه: 23r/min
10سرعة مرحلة العينة: 17r/min
11سرعة تدفق رش الماء: R1:1.9 لتر/دقيقة؛ R2:3.2 لتر/دقيقة S1:24.5 لتر/دقيقة S2:39.2 لتر/دقيقة
12ضغط المياه: R1:0.01Mpa؛ R2:0.03Mpa S1:0.10Mpa S2:0.30Mpa
13وقت الاختبار: 0 إلى 9999 دقيقة و 99 ثانية يمكن تعيينها.
14المسافة بين أنبوب المياه والعينة: 400 ملم
15التحكم
15.1- وضع تنظيم التردد المتغير تلقائي يغير تردد محول التردد من خلال برنامج PLC لتحكم سرعة مضخة المياه،بحيث يتم تحقيق تدفق وضغط محددجميع البيانات يتم تحويلها إلى لوحة التحكم لعرضها من خلال جهاز الإرسال.
15.2 طريقة الإعداد: القائمة باللغة الإنجليزية، إدخال شاشة تعمل باللمس، شاشة تعمل باللمس ذات لون 7 بوصة.
15.3 وظيفة العرض: يمكن أن تعرض الضغط ومعدل التدفق وسرعة الدوران ووقت الاختبار وما إلى ذلك.
15.4 وظائف الحماية: حماية التسرب، حماية الإفراط، حماية الدائرة القصيرة.
15.5التحكم في دوران عمود أنابيب إمدادات المياه: محرك الخدمة باناسونيك + خفض؛
15.6 التحكم في دوران المرحلة الدورية: محرك خطوة + جهاز تخفيض
15.7. إمدادات المياه من مضخة الطرد المركزي متعددة المراحل من الفولاذ المقاوم للصدأ
16إمدادات الطاقة للمعدات: 380 فولت 50/60 هرتز، 3 كيلوواط
17وفقاً للمعيار: JIS D0203,KS R 0015
فيديو
فيديو
فيديو
فيديو
|
|
