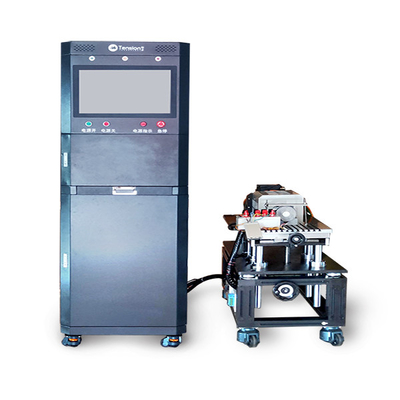

نظام اختبار تحميل محرك سيرفو

وصف المنتج:

C0-MTSF-600JE عبارة عن مجموعة من محركات سيرفو سيمنز عالية الدقة لتحميل محركات بدون فرش ومستشعرات عزم الدوران ثنائية النطاق من KISTLER.في الوقت نفسه ، تتم قراءة عزم الدوران والسرعة وطاقة الخرج والمحرك للمحركات الخالية من الفرشاة بواسطة محلل طاقة متعدد الوظائف وعالي الدقة.تيار الطور ، جهد الطور ، طاقة الطور ، طاقة الإدخال للمحرك (عمومًا تكون طاقة الإدخال للمحرك بدون فرش مساوية لمجموع أي طاقة مرحلتين) ، الجهد ، التيار ، طاقة الإدخال ، كفاءة المحرك ، محرك المحرك بدون فرش تحكم كفاءة الجهاز ، وكفاءة الجهاز بأكمله ، وما إلى ذلك ، يمكن أيضًا اكتشاف مجموعة متنوعة من خصائص المحرك مثل: اختبار ارتفاع درجة الحرارة ، وفرق السرعة الإيجابية والسلبية ، والمماطلة المستمرة ، وبيانات ذروة توقف البيانات ، ومنطقة العمل ، والظهر ثابت EMF ، تموج عزم الدوران ، معامل تموج عزم الدوران ، اختبار معدل تعديل السرعة ، وقت تغيير عزم الدوران ، وقت تغيير السرعة المقابل ، خطأ تتبع الموضع المقابل ، عزم دوران الاحتكاك الساكن ، عزم الدوران المسنن ، ثابت وقت الأجهزة الكهربائية ، المقاومة الحرارية وثابت الوقت الحراري ، اختبار الحمل الزائد ، نطاق التكيف مع القصور الذاتي ، اختبار منحنى T / N ، منحنى كفاءة طريقة B ، إلخ.تستخدم بشكل رئيسي للبحث والتطوير واختبار محركات EPS بدون فرش.

سمات :

• اعتماد محرك سيرفو عالي الدقة من Siemens ، عزم الدوران المقدر 5N · m ، أقصى عزم دوران 19N · m ، السرعة المقدرة 12000 دورة في الدقيقة ، التصنيف الحالي 19A ، الكفاءة حتى 95٪ ، وضع تبريد الهواء القسري ؛يمكن التحكم في عملية أربع صور ، ووضع شبكة التغذية المرتدة ، وتحميل مستقر ، وتقلب عزم الدوران في غضون 1 ٪ ، وعمر خدمة طويل.

• استخدم مستشعر عزم الدوران مزدوج النطاق من KISTLER ، عزم الدوران للمدى الأول 5N · m ، مستوى الدقة 0.05 ، عزم النطاق الثاني 0.5N · m ، مستوى الدقة 0.2 ، أقصى عزم 1.5 عزم الدوران المقدر ، السرعة المقدرة 10000 دورة في الدقيقة

• اعتماد محلل الطاقة Zhiyuan PA5000H ، دقة الطاقة الأساسية يمكن أن تصل إلى +/- 0.05٪ من القراءة + 0.05٪ من النطاق ، عرض النطاق الترددي للقياس هو DC ، 0.1HZ-5MHZ ، يمكن أن يصل معدل أخذ العينات إلى 2MS / S ، 7 قنوات ، يمكن أن تكون مجهزة بشكل تعسفي مع لوحة المحرك ، نطاق ضمان دقة الجهد والتيار هو 1٪ -130٪. قياس توافقي 500 مرة ، وفترة تحديث البيانات 10ms-20s ويمكن تخصيصها.

• نظام التحكم PLC ، يحل مشكلة عدم تزامن البيانات بشكل احترافي ، ويمكن أن تصل قدرة الاستجابة الديناميكية إلى 1 متر / ثانية

• يمكن أن تكون العملية الرباعية ، ووضع المحرك ووضع المولد ، عملية نشطة وسلبية ، لتحقيق أي حمل للوضع

• بيانات المراقبة عبر الإنترنت في الوقت الفعلي ، وحماية البرامج والأجهزة الذكية ، بمجرد تجاوز قيمة الحماية المحددة ، ستبدأ الحماية على الفور

• يمكن اختبار القوة الدافعة الكهربائية عن طريق القيادة ، واعتماد مخطط اختبار متكامل ، مع التوافق العام والانفتاح وقابلية التوسع الجيدة

• أجهزة عالية الجودة بالإضافة إلى تكنولوجيا التحكم المتقدمة لقياس التوتر والتحكم فيه ، لتحقيق مجموعة واسعة من اختبارات خصائص المحرك عالية الدقة

• التصميم المعياري المعياري للبرنامج ملائم للترقيات اللاحقة ، مع منطق قوي ووظائف مقاومة للأخطاء قوية ، والتي يمكن أن تمنع الخسائر الناجمة عن الأخطاء وسوء التشغيل إلى أقصى حد.

• دعم مسح الباركود ، وتحديد برنامج الاختبار التلقائي ، والتحليل التلقائي لبيانات الاختبار والحكم على أساس القيم المحددة ، وتحليل الرسم البياني وفقًا لمتطلبات العملاء ، مثل التحليل السحابي لكفاءة المحرك

• يدعم الالتحام بالبيانات الآلية لتحقيق الاختبار التلقائي لخطوط الإنتاج وتحليل البيانات في الوقت الفعلي وتخصيص العملاء

نظام اختبار تحميل محرك سيرفو مرجع اختيار مخصص:

مجال التطبيق: ال يستخدم اختبار أداء حمل المحرك المؤازر على نطاق واسع في اختبار الأداء الشامل لمحركات EPS ومحركات التحكم في الحركة والمنتجات المشتقة ، وقد تم توسيعه تدريجياً ليشمل صناعات الروبوت والمنزل الذكي.
