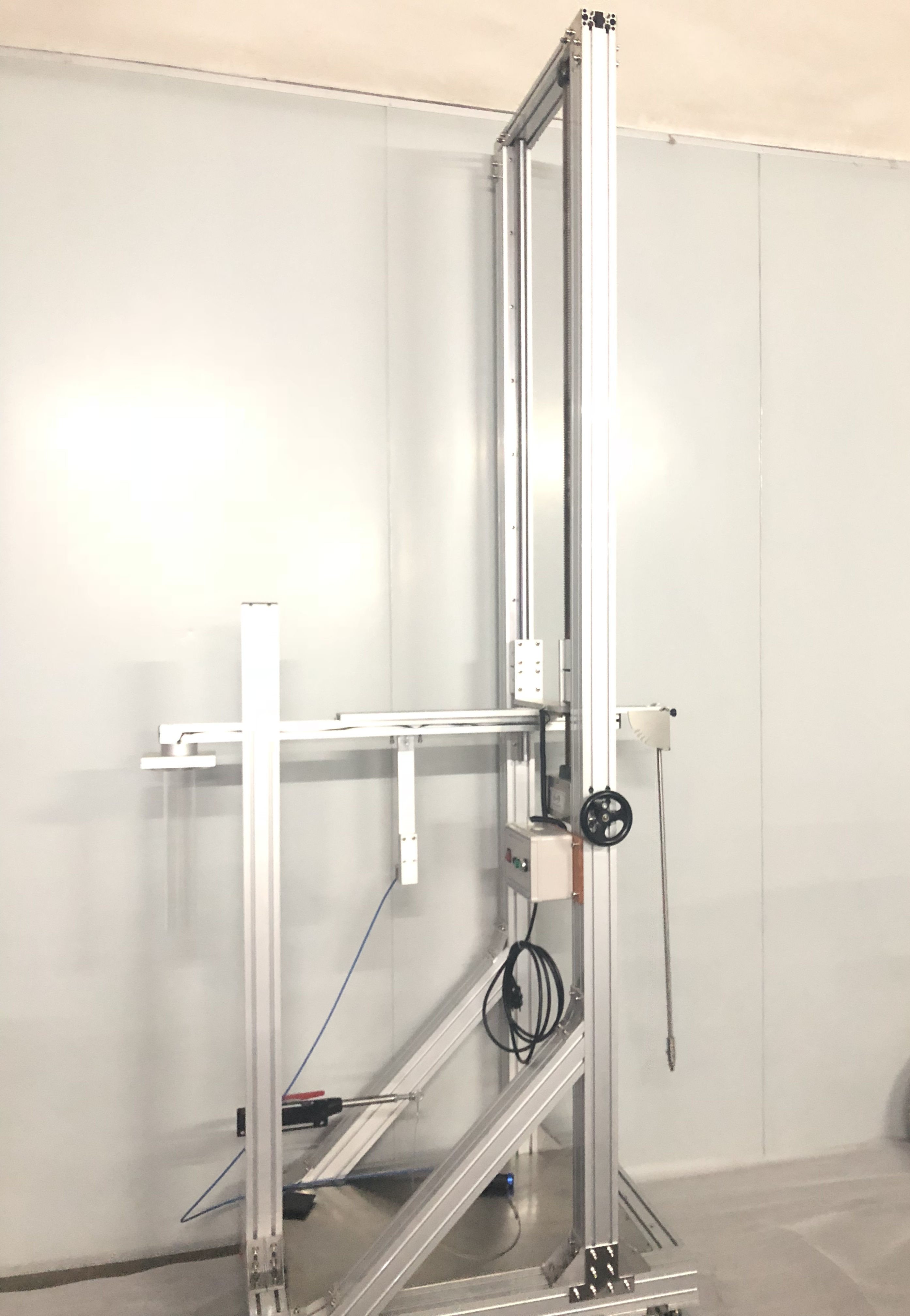

IEC 60068 اختبار تأثير ميكانيكي خارجي / IK تصنيف اختبار / رمز IK والطاقة تأثير

IEC 60068 اختبار تأثير ميكانيكي خارجي / IK تصنيف اختبار / رمز IK والطاقة تأثير

الـ MOQ: 1
السعر: To be quoted
العبوة القياسية: حزمة كرتون السلامة أو مربع الخشب الرقائقي
فترة التسليم: 30 يوم عمل
طريقة الدفع: T/T
قدرة التوريد: مجموعات 100 شهريا
معلومات مفصلة
مكان المنشأ
الصين
اسم العلامة التجارية
KingPo
إصدار الشهادات
ISO17025 Calibration certificate
رقم الموديل
IP-IK3000
اساسي:
IEC 60068
البعد:
950 * 550 * 3000MM
وضع الإصدار:
ميكانيكي
عنصر التأثير:
2،5،10،20J 50J تأثير المطرقة
قطرة إرتفاع:
عرض النطاق
نقطة التأثير:
صعودا وهبوطا قابل للتعديل
إبراز:

حكّ مقاومة إختبار آلة,

,

tv signal tester

وصف المنتج

IEC 60068 اختبار تأثير ميكانيكي خارجي / IK تصنيف اختبار / رمز IK والطاقة تأثير

اساسي

IEC60068-2-75 الاختبار البيئي - الجزء 2: الاختبارات - الاختبار Eh: اختبارات المطرقة ، IEC60068-2-63 ، IEC62262 درجات الحماية التي توفرها حاويات المعدات الكهربائية ضد التأثيرات الميكانيكية الخارجية (رمز IK) ، IEC60439-5 الجهد المنخفض تجميعات المفاتيح الكهربائية وأجهزة التحكم - الجزء 5: المتطلبات الخاصة للتجمعات لتوزيع الطاقة في الشبكات العامة

الوضعية

هذا الجهاز مناسب لاختبار قوة التأثير الميكانيكي للخزانات الكهربائية والصفائح المعدنية الأخرى وقذيفة خزانة قياس الطاقة الكهربائية غير المعدنية ولوحة مفاتيح كابل المحطة الفرعية وصندوق تقاطع الكابلات

عينة الاختبار

غلاف خزانة قياس الطاقة الكهربائية ولوحة مفاتيح الكابلات الفرعية وصندوق تقاطع الكابلات والمعدات المماثلة

خاصية

يمكن تحريك المعدات التي تستخدم هيكل السيارة إلى اليسار واليمين ، للأمام وللخلف ، يمكن ضبط ارتفاع نقطة الارتطام العلوي والسفلي ، وزاوية التأثير 0-90 ° قابلة للتعديل. الجهاز عبارة عن جهاز تأثير منخفض البندول للطاقة للجيل الثاني وما فوق.

المعلمات

نموذج KP-IK3000
رقاص الساعة طول: 1000 ملليمتر. القطر الخارجي: 9 مم ؛ سمك الجدار أنابيب الصلب: 0.5mm. تكوين الكتلة المكافئة مع عنصر التأثير
نقطة التأثير صعودا وهبوطا قابل للتعديل
عنصر التأثير 2،5،10،20J 50J تأثير المطرقة
انخفاض الطول عرض النطاق
وضع الإصدار ميكانيكي
البعد 950 * 550 * 3000MM

حجم التعبئة: 3060 * 1040 * 770

تأثير الطاقة ، الكتلة المكافئة وإسقاط ارتفاع الجدول

الطاقة / J 2 5 10 20 50
ما يعادل الكتلة / كجم 0.5 1.7 5 5 10
انخفاض الطول ± 1 ٪ مم 400 300 200 400 500

ملاحظات: 1. انظر الملاحظة في IEC 60068-2-75 3.2.2

1. في هذا الجزء ، يتم حساب الطاقة (J) بأخذ التسارع القياسي بسبب ثقل الأرض (g) ، مقربًا لأقرب رقم صحيح ، وهو 10m / s².

خصائص منسقة للعناصر ملفتة للنظر

الطاقة / ي

≤1

± 10٪

2

± 5٪

5

± 5٪

10

± 5٪

20

± 5٪

50

± 5٪

الكتلة المكافئة ± 2٪ كجم 0.25 (0.2) 0.5 1.7 5 5 10
مواد بولياميد 1) الصلب 2)
R / مم 10 25 25 50 50 50
D / مم 18.5 (20) 35 60 80 100 125
و / مم 6.2 (10) 7 10 20 20 25
ص / مم - - 6 - 10 17
ل / مم لتعديله لمطابقة الكتلة المكافئة ، انظر الملحق أ.

1) 85≤HRR≤100 ، صلابة روكويل وفقًا لمعايير ISO2039-2.

2) Fe490-2 ، وفقا ل ISO1052 ؛ صلابة روكويل وفقا ل ISO6508.

ملاحظة - القيم الموضحة في الأقواس للكتلة المكافئة وقطر العناصر المضاربة لقيمة الطاقة التي تساوي أو تقل عن 1 J هي تلك الموجودة في الاختبار الحالي Ef. تظهر القيم التي يتم اختبارها حاليًا على سبيل المثال لهذين المعلمتين. لغرض التنسيق ، سيتم حذف القيم بين قوسين بعد خمس سنوات من نشر هذا المعيار.
